| مسلسل: | أمب سوبرسيل 16 | دبوس: | 35 دبوس |
|---|---|---|---|
| أنثى الجزء رقم.: | 1-776164-1 | ذكر رقم الجزء: | 1-776180-1 |
| مادة: | PBT | لون: | أسود، أحمر |
| إبراز: | 776164-1 ربط ECU للسيارات,35 دبوس ربط ECU للسيارات,1-776180-1 ربط ECU للسيارات |
||

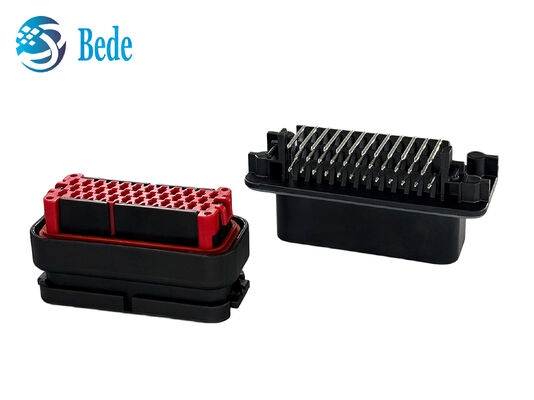

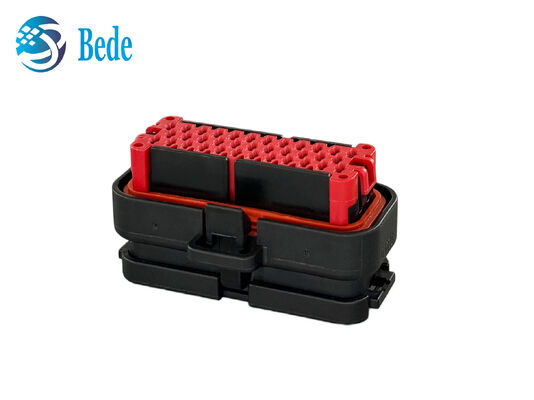

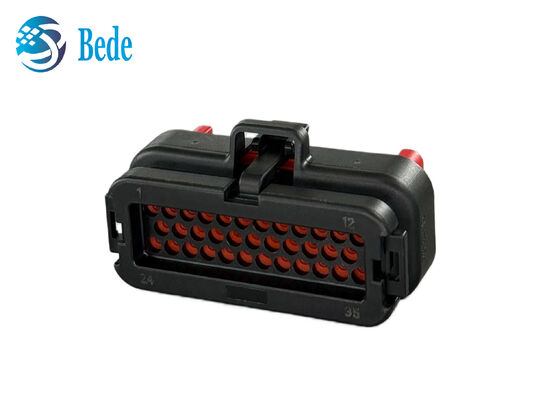

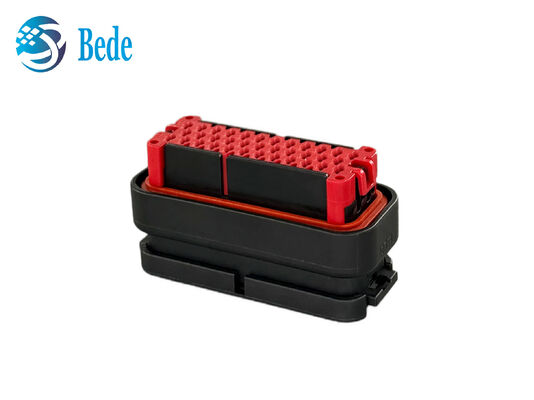

بالنسبة لأنظمة الأسلاك التي تحتاج إلى العديد من نقاط الاتصال في مساحة صغيرة ، تقدم AMPSEAL 776180-1 و 776164-1 حلًا مفيدًا لموصلي المواقع 35.كل من الأجزاء لديها خط وسط 4 مم ومصممة للعمل كجزء من نظام اتصال اللوحة إلى الأسلاك. 776180-1 هو رأس PCB الزاوية المستقيمة، في حين أن 776164-1 هو عبارة عن علبة مغلقة لجانب الكابل.
مع ثلاثة صفوف من الاتصالات، تساعد هذه المجموعة من الاتصالات في الحفاظ على السلك في النظام وتوفير المساحة داخل المعدات الكهربائية. التصميم المغلق يساعد على إبقاء الماء والغبار بعيدا عن منطقة الاتصال.كما أنه يوفر اتصالًا قويًا بين جانب الكابل وجانب PCB.
يمكن أن تكون هذه المجموعة من أجهزة الاتصال AMPSEAL مناسبة لمعدات السيارات وصناديق التحكم وأنظمة الطاقة والآلات الصناعية.والمشاريع الجديدة التي تحتاج إلى 35 موقف مغلقبالنسبة للمشترين الذين يبحثون عن مرفق 4 ملم ، أو رأس PCB 35 نقطة ، أو مرفق مغلق AMPSEAL ، يقدم رقم الجزءين خيارات مفيدة لاحتياجات اتصال مختلفة.
| سلسلة المنتجات | أمبسيال | الجزء رقم | 776180-1 / 776164-1 |
| المواقف | 35 | نوع الاتصال | الدبوس/المقبس |
| الصفوف | 3 | الارتفاع | 4ملم |
35- تصميم الموقف
مع 35 موضعًا في ثلاثة صفوف ، يمكن لمجموعة موصلات AMPSEAL هذه توصيل العديد من الأسلاك في مكان واحد. خط الوسط 4 مم يحافظ على الاتصالات في تخطيط نظيف ويساعد على مطابقة أجزاء المرفق الصحيحة.

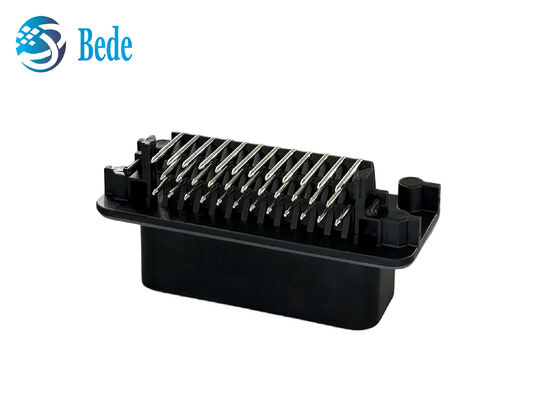

رأس لوحة PCB الزاوية اليمنى
يحتوي 776180-1 على تصميم زاوية مستقيمة لتثبيت PCB. يتم توصيل جهات اتصال الدبوس إلى لوحة الدوائر عن طريق لحام الثقب.هذا الهيكل يختلف عن رأس PCB المستقيم ويعطي رابط شكل واضح.
جهات الاتصال بالدبوس والمقبس
يحتوي الجزءان على تصاميم اتصال مختلفة. يستخدم 776180-1 جهات اتصال دبوس مع طبقة من القصدير ، في حين يستخدم 776164-1 جهات اتصال سوكيت.هذا التصميم يسمح للجانبين لربط عندما يتم استخدام أجزاء مطابقة الصحيحة.
تصميم المفاتيح
يساعد الشكل المفتاحي على توجيه أجزاء الاتصال إلى الموقف الصحيح. 776180-1 و 776164-1 لهما رموز مفاتيح مختلفة ، لذلك يجب التحقق من الأجزاء المتطابقة قبل الاستخدام.
تصميم التثبيت عبر الثقب
يحتوي 776180-1 على دبوس مصممة لتمرير ثقوب في لوحة الدوائر المطبوعة. يسمح هذا الأسلوب في التثبيت بصلة الرأس إلى اللوحة ويساعد على إبقائه ثابتًا في مكانه.إنه تصميم مفيد لتخطيطات PCB التي تحتاج إلى رابط زاوية مستقيمة.
الأنظمة الكهربائية للسيارات
في الأنظمة الكهربائية للسيارات ، يمكن النظر في AMPSEAL 776180-1 و 776164-1 للاتصالات بين لوحات التحكم ومجموعات الكابلات.أنظمة تحكم الطاقة، وأجزاء كهربائية أخرى تحتاج إلى عدة أسلاك في رابط واحد.
آلات البناء والزراعة
تستخدم آلات البناء والمعدات الزراعية أنظمة كهربائية للتحكم بالمحركات والأنوار وأجهزة الاستشعار والأجزاء الأخرى.هذه مجموعة الاتصالات يمكن أن تناسب وحدات التحكم ومجموعات الكابلات المستخدمة في هذه الآلات، عندما تكون هناك حاجة إلى اتصال كهربائي آمن.
أنظمة الآلات الصناعية
العديد من الآلات الصناعية تستخدم لوحات الدوائر التحكم في أجزائها الرئيسية.وأنظمة المصنع التي تحتاج إلى اتصالات بين PCB ومجموعة الكابلات.
إصلاح وتغيير المعدات
أثناء أعمال الإصلاح، قد تحتاج إلى استبدال مرفق متضرر لاستعادة الاتصال الكهربائي.يمكن النظر في هذه الأرقام للجزء لمشاريع الإصلاح والاستبدال، تخطيط الدبوس، وأجزاء التزاوج تطابق.
ما هي المجموعة المستخدمة لمكونات AMPSEAL 776180-1 و 776164-1؟
ج: تم تصميم أجزاء الصلات هذه للاتصالات الكهربائية بين لوحة PCB وتركيبة الكابلات. يمكن استخدامها في معدات السيارات ووحدات التحكم الصناعية وأنظمة الطاقة،وأجهزة كهربائية أخرى.
هل يمكنني شراء 776180-1 و 776164-1 بشكل منفصل؟
ج: نعم، يمكنك أن تسألنا عن شراء أي جزء بشكل منفصل أو معا. يرجى إرسال رقم الجزء وكمية الطلب حتى نتمكن من التحقق من التوافر والسعر.
كيف تتحقق من جودة المنتج قبل الشحن؟
ج: يمكننا التحقق من مظهر المنتج ورقم الجزء والأبعاد وغيرها من المتطلبات المتفق عليها قبل الشحن. يمكن تأكيد تفاصيل التفتيش النهائية مع فريق المبيعات قبل تقديم الطلب.
هل يمكنني الحصول على عينة قبل أن أضع طلباً كبيراً؟
ج: يرجى الاتصال بنا مع رقم الجزء المطلوب والكمية. يمكننا التحقق من توافر العينة ومناقشة تكلفة العينة ووقت التسليم قبل أن تضع طلبًا جماعيًا.
ما هي المعلومات التي يجب أن أقدمها عند طلب عرض؟
ج:نعم، يرجى إرسال رقم الجزء، والكمية المطلوبة، وبلد التسليم، وأي احتياجات خاصة. هذا يساعدنا على إعداد خطة مناسبة للسعر والتسليم لمشروعك.
