تفاصيل المنتج:
شروط الدفع والشحن:
|
| مسلسل: | 070 ايكونوسيال مارك-2 | عدد المواقف: | 12 |
|---|---|---|---|
| عدد الصفوف: | 2 | مواد الإسكان: | PBT |
| نطاق درجة الحرارة: | -30 درجة مئوية ~ +105 درجة مئوية | تثبيط اللهب: | UL 94 V-2 |
| شكل الموصل: | مستطيلة | ||
| إبراز: | موصل قابس سيارات بـ 12 سنًا,موصل متوافق مع TE Connectivity AMP,مقبس موصل سيارات مع ضمان |
||
نظرة عامة على المنتج

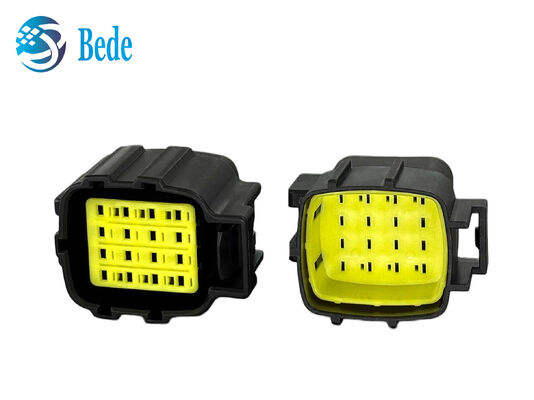

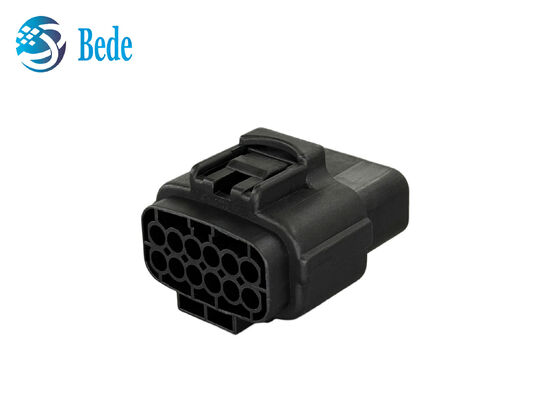

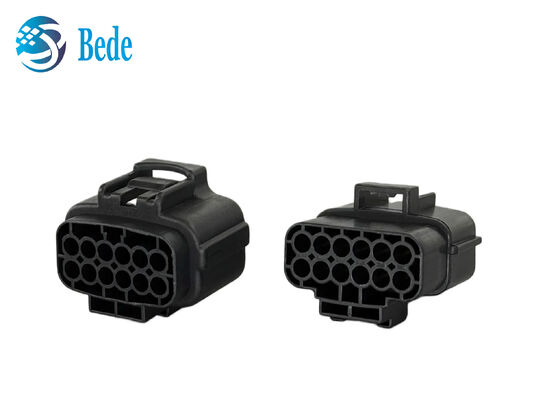

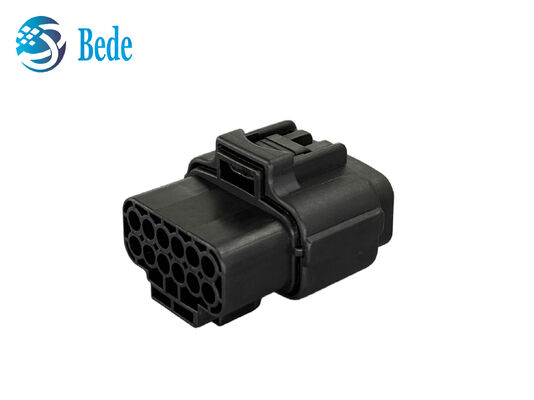

الرقمان 2822638-1 و 174663-2 هما غلافان موصلان متطابقان بـ 12 موضعًا من نوع سلك إلى سلك من سلسلة TE Connectivity Econoseal J Mark II / 070. تم تصميم هذه المجموعة من الموصلات لأنظمة الأسلاك في السيارات، وتوفر طريقة عملية لتنظيم وتوصيل دوائر متعددة داخل غلاف مدمج.
تم تصميم 2822638-1 للأطراف الأنثوية، بينما تم تصميم 174663-2 للأطراف الذكورية. يستخدم كلا الغلافين خط مركزي 4.8 مم ويدعمان أطراف اتصال بحجم 1.8 مم، بتكوين صفين و 12 موضعًا. الغلافان مصنوعان من مادة PBT ولهما نطاق درجة حرارة تشغيل من -30 درجة مئوية إلى +105 درجة مئوية، مما يجعلهما مناسبين لمجموعة واسعة من تطبيقات السيارات الكهربائية.
بفضل واجهتهما المتطابقة وتصميمهما من سلك إلى سلك، يمكن استخدام أغلفة الموصلات هذه لأحزمة الأسلاك في السيارات، وأنظمة السيارات الكهربائية، وتطبيقات الأسلاك الأخرى للمعدات حيث يلزم اتصال مستقر متعدد الدوائر.
| رقم القطعة | 2822638-1 / 174663-2 | نوع الموصل | موصل سيارات سلك إلى سلك |
|---|---|---|---|
| المواضع | 12 | الصفوف | 2 |
| حجم الاتصال | 1.8 مم | درجة حرارة التشغيل | -30 درجة مئوية إلى +105 درجة مئوية |
| 2822638-1 | غلاف طرف أنثوي، قابل للإغلاق | 174663-2 | غلاف طرف ذكوري، غير قابل للإغلاق |
تخطيط بـ 12 موضعًا وصفين: يوفر 12 موضع اتصال في غلاف مدمج من صفين، ويدعم الأسلاك المنظمة متعددة الدوائر.
استقطاب التزاوج: يساعد هيكل الغلاف المزود بمفتاح على توجيه الموصل إلى اتجاه التزاوج الصحيح ويقلل من خطر التجميع الخاطئ.
تكوين سلك إلى سلك: يدعم توصيلات سلك إلى سلك مباشرة، مما يجعله مناسبًا لأحزمة السيارات والأسلاك الكهربائية المتصلة على التوالي.
مسافة مركزية مدمجة 4.8 مم: توفر المسافة المركزية 4.8 مم تخطيطًا متوازنًا بين كثافة الاتصال وحجم الغلاف.
نطاق واسع لدرجة حرارة التشغيل: محدد للتشغيل من -30 درجة مئوية إلى +105 درجة مئوية، ويدعم الاستخدام عبر مجموعة واسعة من ظروف التشغيل في السيارات.
أحزمة الأسلاك في السيارات
أنظمة أجهزة استشعار السيارات
أنظمة كهرباء الدراجات النارية
أنظمة إضاءة المركبات
أسلاك المعدات الصناعية
دليل التركيب / التجميع
الخطوة 1 - تجهيز السلك
قم بتجهيز السلك وفقًا لمواصفات الطرف المحدد.
الخطوة 2 - تجعيد الطرف
قم بتوصيل الطرف المناسب بالسلك باستخدام طريقة التجعيد الموصى بها.
الخطوة 3 - إدخال الطرف
أدخل الطرف في غلاف الموصل المقابل حتى يصل إلى الموضع المقصود.
الخطوة 4 - التحقق من الاتصال
تحقق من تثبيت الطرف والموضع الصحيح.
الخطوة 5 - تزاوج الموصلات
قم بمحاذاة الأغلفة المستقطبة وقم بتوصيل النصفين المتطابقين.
ما هي العلاقة بين 2822638-1 و 174663-2؟
ج: 2822638-1 و 174663-2 هما غلافان موصلان متطابقان بـ 12 موضعًا مصممان لتطبيقات سلك إلى سلك. يستخدمان أنواع أطراف متكاملة لتشكيل اتصال تزاوج مطابق.
هل هذه موصلات TE Connectivity أصلية؟
ج: يتم تقديم هذه المنتجات كبدائل متوافقة لمواصفات TE Connectivity المقابلة. لا يتم تمثيلها كمنتجات TE Connectivity أصلية.
هل يمكنك تقديم عينات قبل الطلبات بالجملة؟
ج: نعم. يمكن ترتيب العينات للعملاء الذين يحتاجون إلى التحقق من الأبعاد، وتوافق التزاوج، وملاءمة الأطراف، والأداء العام للمنتج قبل تقديم طلب أكبر.
هل يمكنني شراء الموصل المتزاوج بشكل منفصل؟
ج: نعم. يمكن توريد 2822638-1 و 174663-2 كمكونات متطابقة فردية، اعتمادًا على متطلبات الشراء الخاصة بك.
كيف يمكنني التأكد مما إذا كان هذا الموصل مناسبًا لتطبيقي؟
ج: يرجى تقديم رقم القطعة الأصلي الخاص بك، وصور الموصل، ومعلومات الطرف، أو متطلبات التطبيق. يمكن لفريقنا المساعدة في مقارنة المواصفات الرئيسية وتكوين التزاوج قبل تقديم طلبك.
خدمة التخصيص وتصنيع المعدات الأصلية (OEM)
نحن ندعم متطلبات OEM والمتطلبات المخصصة لمكونات موصلات السيارات، بما في ذلك مواصفات المنتج، والتعبئة والتغليف، ووضع العلامات، ومتطلبات أخرى خاصة بالمشروع. اتصل بفريقنا لمناقشة تطبيقك ومتطلبات الشراء الخاصة بك.
