تفاصيل المنتج:
شروط الدفع والشحن:
|
| مسلسل: | تي إي سوبرسيل 1.0 | دبوس: | 34 دبوس |
|---|---|---|---|
| أنثى الجزء رقم.: | 4-1437290-0 | ذكر رقم الجزء: | 2-6447232-3 |
| مادة: | غلاف PA66+GF، أطراف نحاسية مطلية بالقصدير/الذهب | نطاق درجة الحرارة: | -40 درجة مئوية ~ + 125 درجة مئوية |
| تصنيف مقاوم للماء: | IP67 | ||
| إبراز: | موصل وحدة التحكم الإلكترونية للسيارات Superseal 6447232-3,موصل وحدة التحكم الإلكترونية للسيارات Superseal 4-1437290-0,موصل وحدة التحكم الإلكترونية للسيارات Superseal بـ 34 سنًا |
||
الوصف

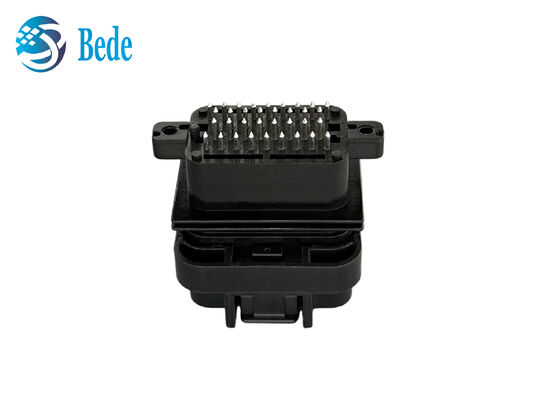

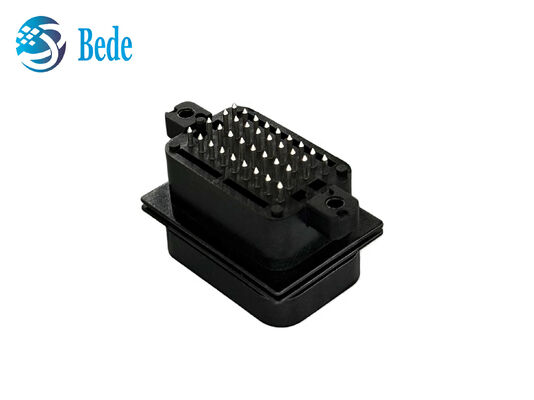

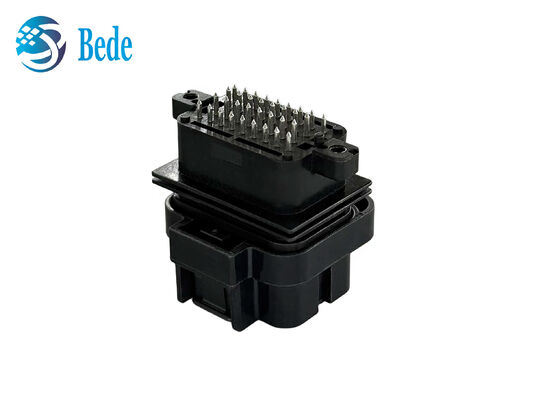

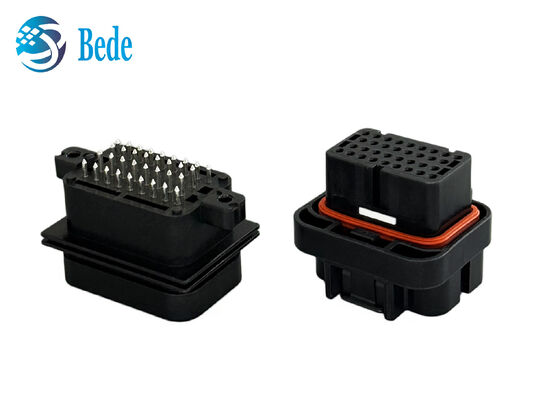

تم تصميم موصل وحدة التحكم الإلكترونية للسيارات بـ 34 سنًا هذا لتوفير اتصالات كهربائية مستقرة في أنظمة التحكم الإلكترونية للمركبات. بناءً على تنسيق موصل SUPERSEAL 1.0، يتميز بتصميم مدمج بـ 34 موضعًا وهيكل محكم الغلق لتطبيقات السيارات حيث تكون الحماية واستقرار الاتصال مهمين. غلاف الموصل مصنوع من بلاستيك هندسي بدرجة السيارات، بينما يساعد نظام الإحكام على حماية منطقة الاتصال من الماء والغبار والملوثات الخارجية الأخرى. يساعد تصميمه المقاوم للماء في الحفاظ على أداء مستقر في ظروف السيارات الشائعة مثل الاهتزاز والرطوبة وتغيرات درجات الحرارة. تتضمن مجموعة الموصل مكونات اقتران لتطبيقات جانب السلك وجانب لوحة الدوائر المطبوعة، مما يوفر اقترانًا ميكانيكيًا آمنًا واتصالًا كهربائيًا موثوقًا. تم تصميمه كبديل متوافق لـ TE 4-1437290-0 و 2-6447232-3، وهذا الموصل مناسب لأحزمة الأسلاك للسيارات، ووحدات وحدة التحكم الإلكترونية، والمستشعرات، وأنظمة الإضاءة، ومعدات التحكم الإلكترونية الأخرى.
المواصفات
| نوع المنتج | موصل وحدة التحكم الإلكترونية للسيارات | سلسلة الموصل | متوافق مع SUPERSEAL 1.0 |
| تكوين الموصل | قابس ورأس لوحة الدوائر المطبوعة | التباعد | 3.0 مم |
| المواضع | 34 | الصفوف | 4 |
| نوع التلامس | مقبس / سن | التركيب | سلك إلى لوحة / سلك إلى جهاز |
| قابل للإحكام | نعم |
ميزات المنتج
مصنوع من بلاستيك هندسي بدرجة السيارات مع هيكل غلاف محكم، مما يوفر حلاً عمليًا لأنظمة الإلكترونيات في المركبات.
يساعد هيكل الإحكام على تقليل دخول الماء والغبار والملوثات الأخرى، مما يجعل الموصل مناسبًا للبيئات الرطبة والمعرضة في السيارات.
يوفر تكوين 34 موضعًا و 4 صفوف نقاط اتصال متعددة في جسم موصل مدمج، مما يساعد على تلبية متطلبات الأسلاك لوحدة التحكم الإلكترونية وأنظمة التحكم الإلكترونية الأخرى.
يساعد هيكل المفتاح وميزة القفل المدمجة على توجيه الاقتران الصحيح والحفاظ على الموصل مغلقًا بإحكام أثناء تشغيل السيارة.
تم تصميمه كبديل متوافق لـ TE 4-1437290-0 و 2-6447232-3، مما يوفر خيارًا عمليًا لاستبدال أو تطوير تجميعات موصلات السيارات المتوافقة.
يدعم موصل جانب السلك عمليات التجعيد القياسية، بينما تم تصميم رأس جانب لوحة الدوائر المطبوعة للحام عبر الفتحة، مما يدعم تجميع أحزمة الأسلاك ولوحات الدوائر المطبوعة بكفاءة.
التطبيقات
أحزمة الأسلاك للسيارات
مناسب لتجميعات أحزمة الأسلاك التي تتطلب اتصالاً آمنًا ومحكمًا بين كابلات المركبات والوحدات الإلكترونية.
مستشعرات المركبات
يمكن استخدامه لتوصيل المستشعرات بوحدة التحكم الإلكترونية ووحدات التحكم، مما يدعم نقل الإشارات المستقر في أنظمة الإلكترونيات في السيارات.
أنظمة التحكم في الهيكل
مناسب للإلكترونيات الهيكلية مثل الإضاءة، والتحكم في الأبواب، وإدارة الطاقة، ووظائف التحكم الأخرى في المركبات التي تتطلب اتصالات متعددة المواضع.
أنظمة الإضاءة للسيارات
مصمم لنقاط الاتصال في تجميعات إضاءة المركبات، بما في ذلك وحدات التحكم وواجهات أحزمة الأسلاك.
المركبات الصناعية والمركبات الوعرة
يمكن أيضًا النظر في التصميم المحكم لمعدات التحكم الإلكترونية المستخدمة في الشاحنات والآلات الزراعية ومركبات البناء والمعدات المتنقلة الأخرى.
الخطوة 1 - فحص المكونات
قبل التجميع، افحص غلاف الموصل، ورأس لوحة الدوائر المطبوعة، والأطراف، والأسلاك، والأختام، وسدادات الإحكام. تأكد من أن جميع الأجزاء نظيفة وجافة وخالية من أي تلف مرئي.
الخطوة 2 - تجهيز الأسلاك
اختر الطرف والسلك المناسبين وفقًا لمتطلبات التطبيق. قم بتعرية السلك بعناية دون إتلاف الموصل أو العزل. استخدم أداة تجعيد مناسبة لتثبيت الطرف بإحكام على السلك.
الخطوة 3 - إدخال الأطراف
أدخل كل طرف مجعد في التجويف الصحيح من الجزء الخلفي لغلاف الموصل. ادفع الطرف إلى موضعه حتى يتم تفعيل ميزة القفل. اسحب السلك برفق للتحقق من أن الطرف مثبت بشكل صحيح.
الخطوة 4 - فحص مكونات الإحكام
تأكد من أن أختام الأسلاك في المواضع الصحيحة ومثبتة. بالنسبة للتجاويف غير المستخدمة، قم بتركيب سدادات إحكام مناسبة للمساعدة في الحفاظ على الهيكل المحكم وتقليل دخول الماء والملوثات.
الخطوة 5 - تركيب رأس لوحة الدوائر المطبوعة
ضع رأس لوحة الدوائر المطبوعة عموديًا وفقًا لتخطيط لوحة الدوائر المطبوعة. يستخدم الموصل المرجعي طريقة إنهاء لحام عبر الفتحة. بعد اللحام، افحص الوصلات للتأكد من الاتصال الكهربائي الصحيح والاستقرار الميكانيكي.
الخطوة 6 - اقتران الموصلات
قم بمحاذاة الميزات المفتاحية لموصل جانب السلك ورأس لوحة الدوائر المطبوعة قبل الاقتران. ادفع الجزأين معًا بالتساوي حتى يتم تفعيل آلية القفل بالكامل. لا تجبر الموصل إذا لم تكن الأجزاء محاذية بشكل صحيح.
الخطوة 7 - إجراء فحص نهائي
افحص التجميع المكتمل للتأكد من موضع الطرف الصحيح، والقفل الآمن، وتثبيت السلك بشكل صحيح، وعدم وجود تلف مرئي. تأكد من أن الموصل مثبت بالكامل قبل التركيب في المركبة أو الوحدة الإلكترونية.
ملاحظات التجميع
استخدم أطرافًا وأختامًا وسدادات إحكام وأدوات تجعيد تتطابق مع تصميم الموصل ومواصفات الأسلاك. للإنتاج الضخم، يجب التحقق من ظروف التجعيد ومعلمات اللحام وإجراءات التجميع وفقًا للمواد والمعدات وعملية التصنيع الفعلية المستخدمة.
الأسئلة الشائعة
هل 4-1437290-0 و 2-6447232-3 زوج موصل متطابق؟
ج: نعم. يمثلان مكونات الاقتران لجانب السلك وجانب لوحة الدوائر المطبوعة لنظام الموصل.
هل يمكنك تقديم عينات قبل الإنتاج الضخم؟
ج: نعم. يمكن تقديم عينات للفحص الأبعادي، واختبارات الاقتران، وتقييم التجميع، والتحقق من التطبيق قبل تقديم طلب إنتاج أكبر.
ما هو وقت التسليم النموذجي لهذا الموصل؟
ج: يعتمد وقت التسليم على كمية الطلب وتكوين المنتج ومتطلبات الإنتاج. للطلبات القياسية، سنؤكد الجدول الزمني المقدر للتسليم بعد مراجعة تفاصيل الطلب المحددة.
هل يمكن تخصيص الموصل؟
ج: يمكننا مناقشة خيارات التخصيص بناءً على متطلبات التطبيق الخاص بك، بما في ذلك تكوين الموصل، وتصميم الغلاف، وترتيب الأطراف، وتجميع الأسلاك، والتعبئة والتغليف.
كيف يمكنني التأكد مما إذا كان هذا الموصل مناسبًا لتطبيقي؟
ج: يرجى تقديم عدد الدبابيس المطلوب، أو الموصل المقترن أو رقم الجزء المرجعي، وحجم السلك، وطريقة التركيب، والظروف البيئية، وتفاصيل التطبيق. يمكن لفريقنا بعد ذلك المساعدة في التحقق من تكوين الموصل والتوافق.
