| دبوس: | 23 دبابيس | الصفوف: | 3 |
|---|---|---|---|
| مادة القشرة: | PBT | تصفيح الاتصال: | الذهب (أستراليا) |
| نطاق درجة الحرارة: | -40 درجة مئوية ~ + 125 درجة مئوية | مختوم: | نعم |
| إبراز: | رابط PCB للسيارات 23Pin,رابط الزاوية اليمنى D-SUB,وصلة رأس PCB AMPSEAL |
||

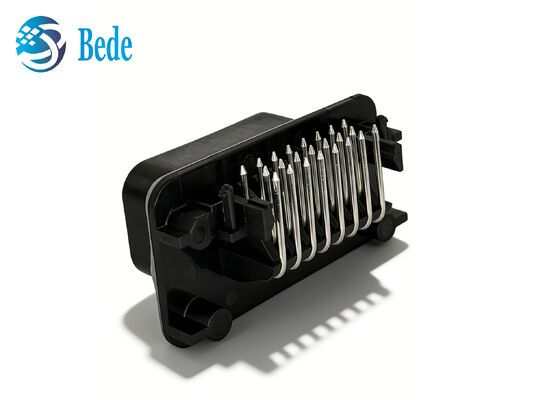

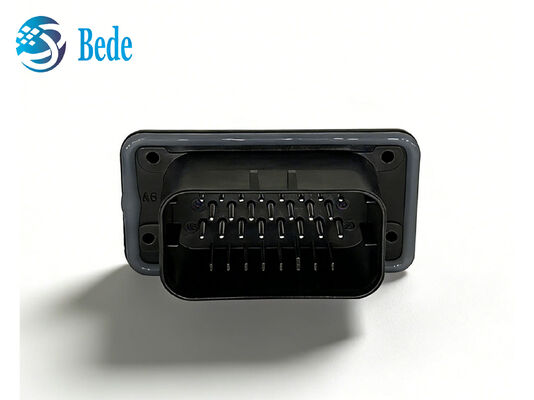

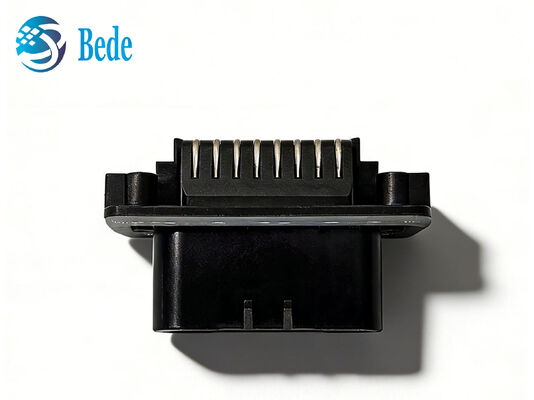

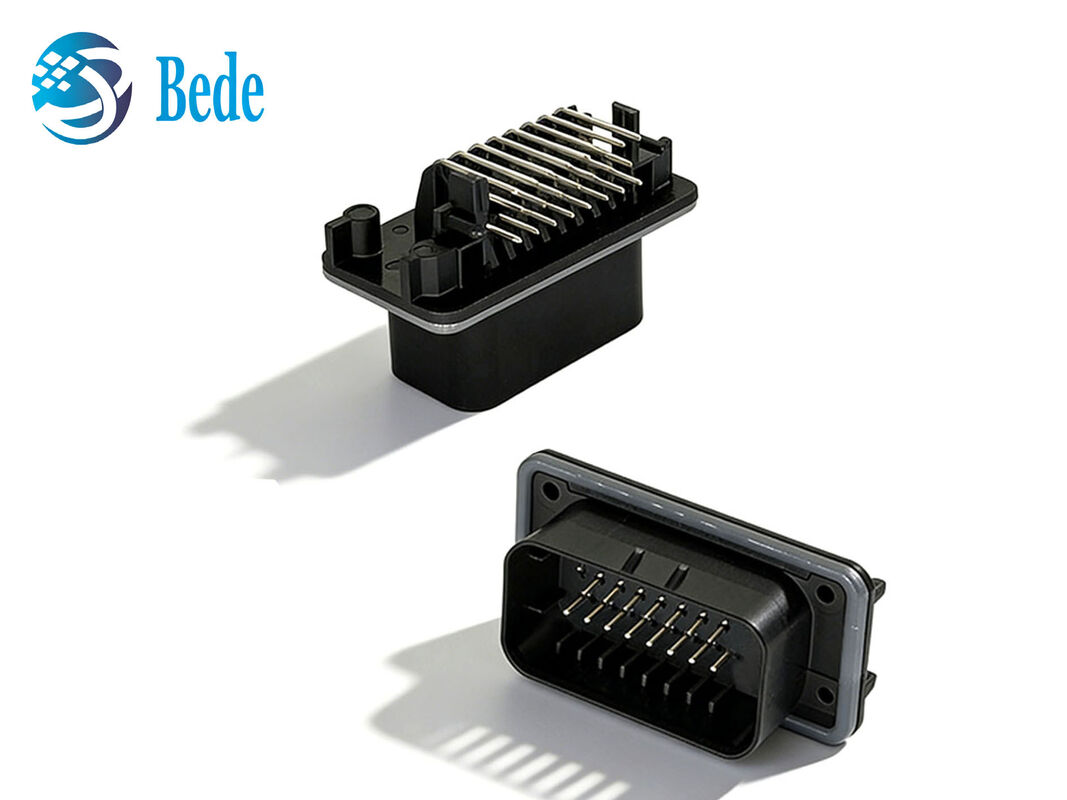

موصل PCB للسيارات 1-776087-1 ذو 23 سنًا وزاوية قائمة هو حل مدمج من سلك إلى لوحة مصمم لتجميعات الإلكترونيات في السيارات وأنظمة كهرباء المركبات. يتميز بتكوين 23 موضعًا و 3 صفوف بمركز 4 مم، مما يوفر نقاط اتصال متعددة ضمن تصميم لوحة PCB صغير نسبيًا. يسمح التصميم بزاوية قائمة لحزام التوصيل بالاتصال من الجانب، مما يجعله مناسبًا للتطبيقات التي تتطلب مراعاة دقيقة لمساحة لوحة PCB واتجاه الموصل.
تم تصميم الموصل للتركيب على لوحة PCB من خلال الثقوب ويستخدم غلافًا محكمًا لتوفير حماية إضافية في بيئات التشغيل الصعبة. تدعم الملامسات المطلية بالذهب اتصالًا كهربائيًا مستقرًا وتساعد في الحفاظ على أداء اتصال متسق. تشمل التطبيقات النموذجية وحدات التحكم في السيارات، وتجميعات لوحات PCB، وأنظمة الأسلاك في المركبات، والمعدات الإلكترونية.
| نوع المنتج | موصل PCB للسيارات | رقم القطعة | 1-776087-1 |
| عدد المواضع | 23 | اتجاه التركيب | زاوية قائمة |
| نوع الموصل | سلك إلى لوحة | التباعد | 4.0 مم |
| إنهاء لوحة PCB | لحام من خلال الثقوب | درجة حرارة التشغيل | -40 درجة مئوية إلى +125 درجة مئوية |
تكوين 23 سنًا، 3 صفوف
يوفر 23 موضع اتصال في تخطيط ثلاثي الصفوف، مناسب لتجميعات لوحات PCB متعددة الدوائر في السيارات.
تركيب لوحة PCB بزاوية قائمة
يسمح اتجاه التركيب بزاوية 90 درجة لحزام التوصيل بالاقتراب من الجانب، مما يساعد على تحسين توجيه الموصل في مساحات لوحة PCB المحدودة.
إنهاء لحام من خلال الثقوب
مصمم للتركيب على لوحة PCB من خلال الثقوب، ويوفر اتصالًا ملحومًا آمنًا بين الموصل ولوحة الدائرة.
تباعد 4 مم بين الملامسات
يوفر مركز 4 مم تباعدًا محددًا بين الملامسات ويدعم تخطيط اتصال منظم للوحة PCB.
وحدات التحكم الإلكترونية في السيارات (ECUs)
مناسب لوحدات التحكم المستندة إلى لوحة PCB التي تتطلب اتصالات طاقة وإشارة متعددة بين لوحة الدائرة وحزام الأسلاك في السيارة.
الأنظمة الكهربائية للمركبات
يمكن استخدام الموصل في تجميعات كهرباء المركبات حيث يلزم اتصال بزاوية قائمة مثبت على اللوحة لتوجيه حزام الأسلاك بشكل منظم.
إلكترونيات التحكم في جسم السيارة
يمكن تطبيقه على إلكترونيات جسم السيارة ووحدات التحكم التي تجمع بين دوائر إشارة وطاقة متعددة ضمن واجهة اتصال لوحة PCB واحدة.
أنظمة أحزمة الأسلاك في السيارات
يوفر تكوين سلك إلى لوحة واجهة عملية بين أحزمة الأسلاك في السيارة ووحدات إلكترونية مثبتة على لوحة PCB.
معدات إلكترونية صناعية
يمكن أيضًا النظر في تنسيق الموصل لمعدات التحكم الصناعية والتجميعات الإلكترونية حيث يلزم اتصال لوحة محكم بزاوية قائمة.
ما هو نوع الموصل 1-776087-1؟
ج: إنه موصل PCB بزاوية قائمة من سلك إلى لوحة بـ 23 موضعًا و 3 صفوف مصمم لتطبيقات التركيب على اللوحة.
كيف يتم تركيب الموصل على لوحة PCB؟
يستخدم الموصل إنهاء لحام من خلال الثقوب، مما يسمح بلحام المسامير مباشرة على لوحة الدائرة المطبوعة.
هل يمكنك تقديم عينات قبل الطلبات بالجملة؟
ج: نعم. يمكن مناقشة العينات قبل الإنتاج الضخم حتى يتمكن العملاء من التحقق من الأبعاد وأداء التوصيل وتركيب لوحة PCB وتوافق التطبيق.
ما هي المهلة الزمنية لهذا المنتج؟
ج: تعتمد المهلة الزمنية بشكل عام على كمية الطلب ومتطلبات الإنتاج. يرجى الاتصال بنا بالكمية المطلوبة ووجهة التسليم للحصول على عرض أسعار وجدول زمني محدد.
هل يمكنك دعم متطلبات الموصل المخصصة؟
ج: بالنسبة للمشاريع ذات تكوينات المسامير المختلفة، أو متطلبات التشفير، أو تصميمات الغلاف، أو مواصفات الموصل الأخرى، يرجى تقديم رسوماتك أو متطلباتك الفنية حتى نتمكن من تقييم الخيارات المتاحة.
