| نوع التركيب: | جبل المجلس | دبوس: | 35 دبوس |
|---|---|---|---|
| أنثى الجزء رقم.: | 1-776164-1 | ذكر رقم الجزء: | 1-776231-1 |
| مادة: | أسود PA66+GF (UL94 V-0)، سبائك النحاس (قصدير/مطلية بالذهب) | نطاق درجة الحرارة: | -40 درجة مئوية ~ + 125 درجة مئوية |
| تصنيف مقاوم للماء: | IP67 | عدد الصفوف: | 3 |
| إبراز: | 35 دبوسا ربط ECU السيارات,1-776164-1 ربط ECU للسيارات,AMP ربط ECU للسيارات |
||

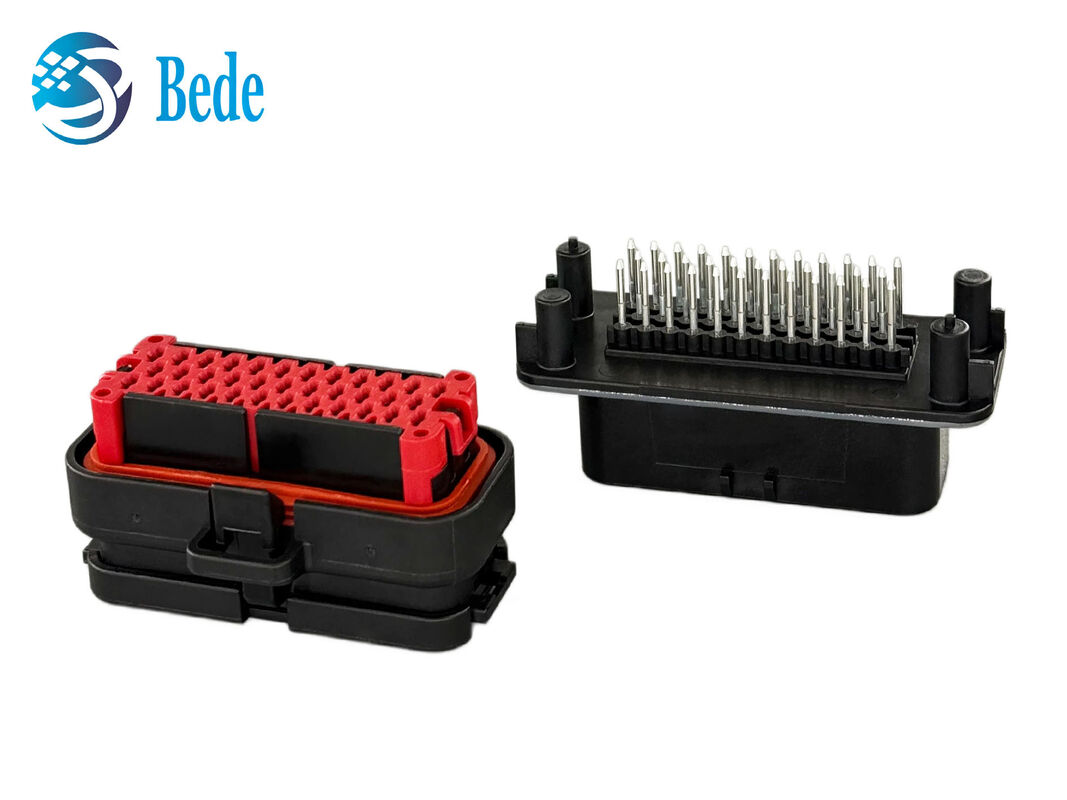

تمتلك TE AMPSEAL 1-776231-1 مجموعة من 35 عقدة من السلك الرأسي إلى اللوحة. يحتوي على جهات الاتصال 17A المطلية بالذهب 1.3 ملم ، ومسافة 4 ملم ، وإنهاء PCB من خلال الثقب ، وتختم IPready.تعمل من -40 °C إلى 125 °C ومصنفة UL 94V-0، فإنه يوفر موثوقة الطاقة وإشارات الاتصالات.
مواصفات المنتج
|
مكون |
الخصائص |
رقم الجزء |
المواصفات |
|
رقم الجزء |
35POS، دبوس 13، HDR Assy، 180 درجة، COD 1 |
1-776231-1 |

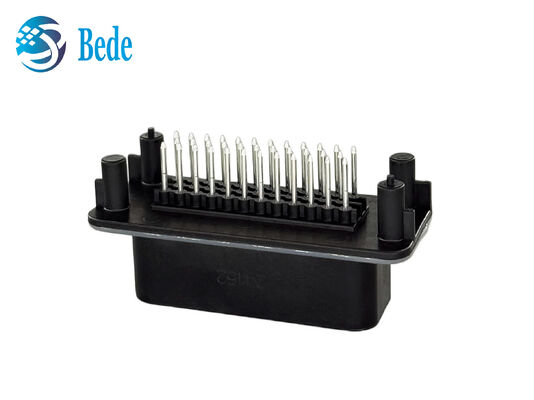

الرأس الرأسي لـ PCB من خلال الثقب |
|
التيار المسموح به |
ما يصل إلى 17A لكل اتصال ، منطقة التزاوج المطلية بالذهب |
- |
تطبيقات دوائر الطاقة والإشارات |
|
أسلوب التثبيت |
إنهاء اللحام الرأسي عبر الثقب إلى PCB |
- |
وصلة الأسلاك إلى اللوحة |
|
نوع العنوان |
مغطاة بالكامل، 35 دبوس عمودي، 3 صفوف، 4 مليمترات من المسافة |
1-776231-1 |
الرأس الرأسي للرأس الرئيسي لـ PCB |
|

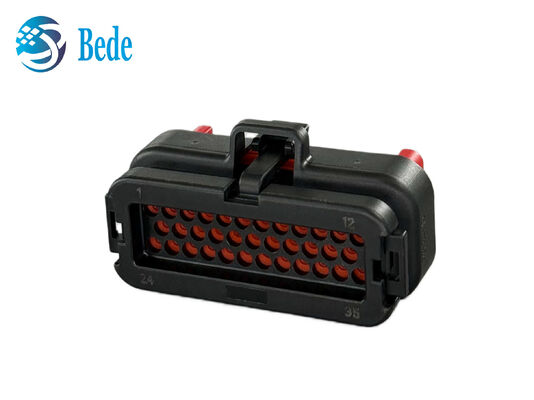

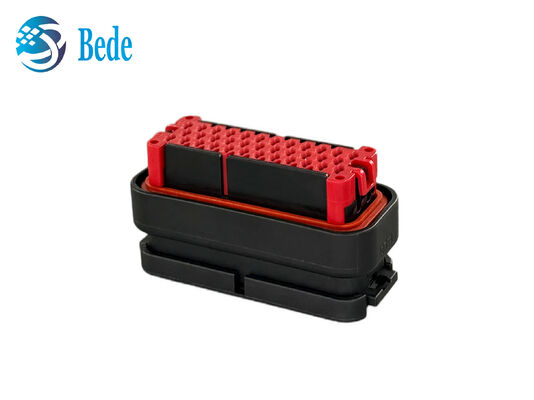

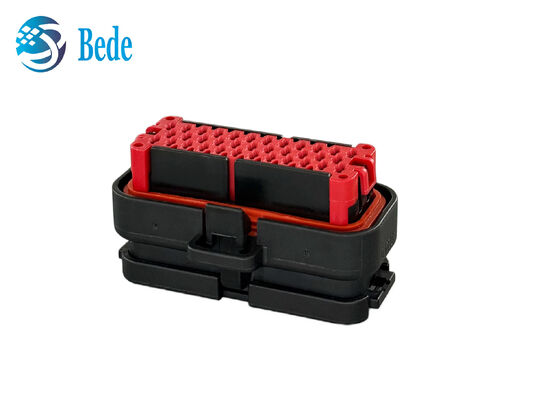

مساكن الإناث (جانب الأسلاك) |
سد سليكوني متكامل، قفل ثانوي أحمر، قفل |
776164-1 |
رابط إمرأة مقاوم للماء IP67 |
|
قابلية الختم |
التصميم القابل للختم |
- |
مناسبة للبيئات المغلقة |
|
الخصائص السكنية |
غطاء أسود، رمز المفتاح 1، تصنيف قابلية الإشتعال UL 94V-0 |
- |
بناء صناعي قوي |
|
درجة حرارة العمل |
-40°C إلى 125°C |
- |
التوافق البيئي على نطاق واسع |
· الأداء الكهربائي: دبوس 1.3 ملم مطلية بالذهب بقوة تصل إلى 17A لنقل الطاقة والإشارات الموثوق بها
· تركيب PCB: نهاية اللحام العمودية عبر الثقب مع مسافة 4 مم عبر 3 صفوف
· الاستدامة البيئية: تصميم قابل للفصل، نطاق درجة حرارة العمل من -40°C إلى 125°C
· الامتثال للسلامة: UL 94V-0 تصنيف قابلية للاشتعال الغطاء الأسود مع رمز المفتاح 1 للتزاوج الآمن
· الأنظمة الكهربائية للسيارات التي تتطلب اتصالات طاقة وإشارة مغلقة
· أجهزة التحكم الصناعية وطبقات سلك PCB
· آلات النقل والطرق الوعرة التي تحتاج إلى توصيل مقاوم للهزات
· وحدات نقل الطاقة والإشارات في البيئات الصناعية عالية الحرارة
· الأجهزة الكهربائية التي تتطلب حماية من قابلية التهب UL 94V0 والاتصال الثابت بالأسلاك
هذا المرفق الرأسي المختوم يحتوي على 35 جهة اتصال 17A مطلية بالذهبتتطلب لحام دقيق وتحديد المفاتيح الصحيحة أثناء التثبيت لتطبيقات طاقة وإشارة موثوقة.
