تفاصيل المنتج:
شروط الدفع والشحن:
|
| دورة التزاوج: | ≥500 | مادة القشرة: | سبيكة الألومنيوم مع الطلاء الأخضر |
|---|---|---|---|
| معيار: | GJB600 | شكل: | دائرية مع شفة مربعة |
| نوع الأسلاك: | سلك لحام | مواد الاتصال: | نحاس مطلي بالذهب |
| مادة الختم: | مطاط النتريل | ضد للماء: | IP68 |
| إبراز: | IP68 المقاومة للماء الموصلات الدائرية العسكرية,MIL-C-5015-MS3106 الاتصالات الدائرية العسكرية,الموصلات الدائرية العسكرية المستقيمة,MIL-C-5015-MS3106 Military Circular Connectors,Straight Plug Military Circular Connectors |
||

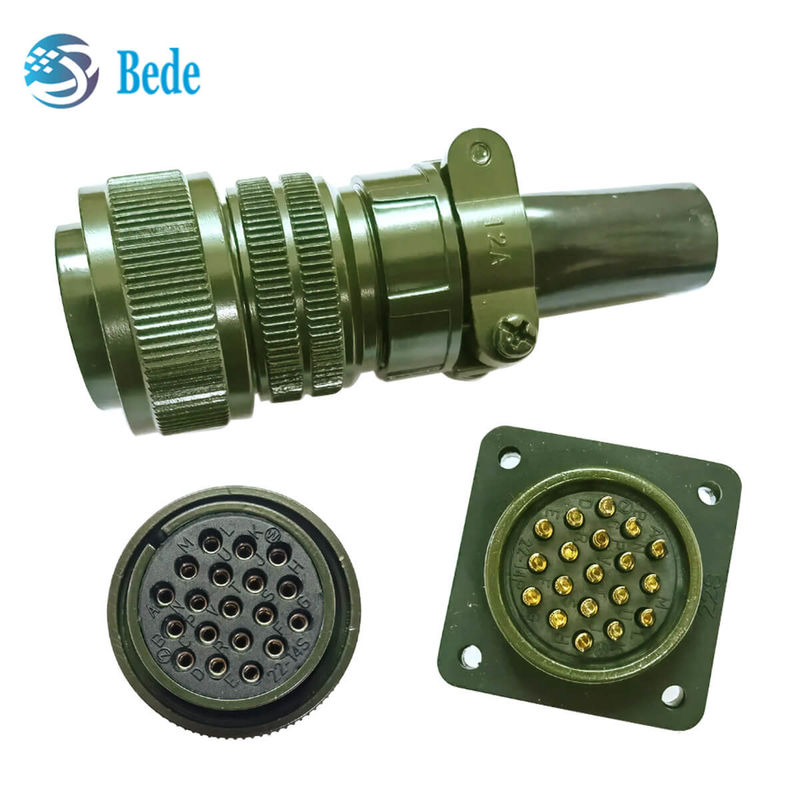

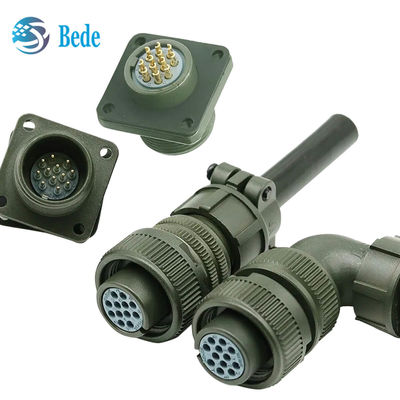

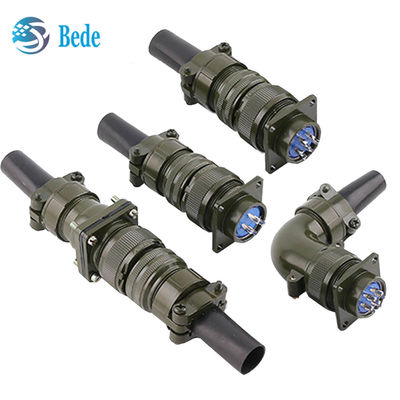

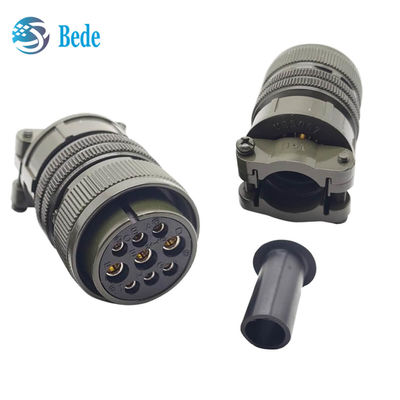

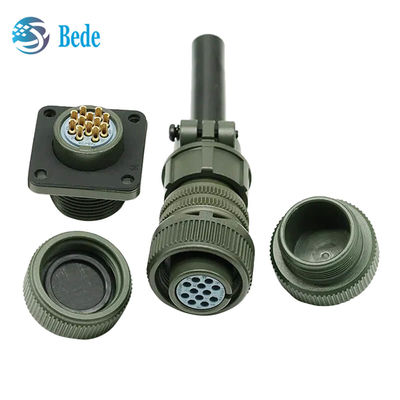

موصلات دائرية عسكرية MIL-C-5015-MS3106 قابس مستقيم مقاومة للماء IP68
ما هو موصل MIL-C-5015
تتوافق موصلات سلسلة Mil-C-5015 مع معيار Mil-C-5015 (GJB600) الخاص بالبيئات القاسية في الولايات المتحدة، مع غلاف من سبائك الألومنيوم عالي القوة، وعازل من المطاط الصناعي، واتصال ملولب، وتحديد المواقع البديلة للإدخال، وأطراف لحام وتجعيد، وتصميم بسيط وعملي، يستخدم على نطاق واسع في الآلات والمعدات الصناعية، وموصلات البيئات القاسية، ومعدات الدفاع، والسفن، وصناعة السيارات، والأجهزة، ومحركات السيرفو، وما إلى ذلك. يمكن لهذه السلسلة من الموصلات من BEDE أن تحل محل المنتجات المماثلة في أوروبا والولايات المتحدة، مثل Amphenol، وبأسعار أكثر تنافسية.
يتم سرد تصنيفات الفئات والأوصاف الموجزة أدناه:
A – غلاف صلب – للتطبيقات العامة غير البيئية.
C – مضغوط – للاستخدام على الحواجز المضغوطة أو حواجز الضغط؛ يحد من تسرب الهواء بغض النظر عن نوع وفئة القابس المقترن بها.
E/F – مقاومة بيئية مع تخفيف الضغط – مصممة للتطبيقات التي يتعرض فيها الموصل للرطوبة والاهتزاز والتغيرات السريعة في الضغط ودرجة الحرارة.
R – مقاومة بيئية خفيفة الوزن – أقصر في الطول وأخف وزنًا من الفئتين E و F، توفر MS-R درجة عالية من الموثوقية في الظروف المعاكسة: موصى بها لتطبيقات التصميم الجديدة.
لأية استفسارات، يرجى إعلامنا برقم المنتج والكمية المطلوبة كما هو موضح في الشكل أدناه، وسنوفر لك أفضل الأسعار والخدمات
ماذا تعني رموز نوع موصل 5015
MIL-C-5015-MS3100: وعاء تثبيت على الحائط مع شفة مربعة
MIL-C-5015-MS3101: قابس توصيل الكابل
MIL-C-5015-MS3102: وعاء تثبيت على الصندوق مع شفة مربعة
MIL-C-5015-MS3106: قابس مستقيم
MIL-C-5015-MS3108: قابس بزاوية 90 درجة
حجم MIL-C-5015-3106
| حجم الغلاف | ΦA | ΦB | ΦC | D | E | خيط M | خيط N |
| 8S | 21.43 | 9.3 | 6.41 | 13.49 | 37.3 | 1/2-28 UNEF-2B | 1/2-28 NUEF-2A |
| 10S | 24.61 | 11.17 | 8.21 | 13.49 | 38.88 | 5//8-24 UNEF-2B | 1/2-28 NUEF-2A |
| 10SL | 24.61 | 11.33 | 9.6 | 13.49 | 38.88 | 5/8-24 UNEF-2B | 5/8-24 NUEF-2A |
| 12S | 26.97 | 14.10 | 11.43 | 13.49 | 42.87 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
|
12 |
26.97 | 14.10 | 11.43 | 18.26 | 52.37 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
| 14S | 29.36 | 17.15 | 13.37 | 13.49 | 42.87 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 14 | 29.36 | 17.15 | 13.37 | 18.26 | 52.37 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 16S | 31.75 | 20.45 | 16.54 | 13.49 | 42.87 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 16 | 31.75 | 20.45 | 16.54 | 18.26 | 52.37 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 18 | 34.13 | 23.62 | 19.72 | 18.26 | 52.37 | 11/4-18 UNEF-2B | 1-20 NUEF-2A |
| 20 | 37.31 | 26.67 | 23.68 | 18.26 | 55.57 | 11/4-18 UNEF-2B | 13/16-18 NUEF-2A |
| 22 | 40.48 | 29.85 | 26.07 | 18.26 | 55.57 | 13/8-18 UNEF-2B | 13/16-18 NUEF-2A |
| 24 | 43.66 | 33.02 | 29.24 | 18.26 | 58.72 | 11/2-18 UNEF-2B | 17/16-18 NUEF-2A |
| 28 | 50.01 | 38.61 | 34.80 | 18.26 | 58.72 | 13/4-18 UNEF-2B | 17/16-18 NUEF-2A |
ترتيب إدخال موصل MIL-C-5015
توضح الصورة التالية ترتيب الإدخال / رمز صف مجموعة الثقوب لحجم الغلاف 20، من اتجاه إدخال الدبوس. يرجى الاتصال بنا إذا كنت بحاجة إلى مزيد من المعلومات.
