تفاصيل المنتج:
شروط الدفع والشحن:
|
| التصنيف الحالي: | 4 ~ 7 أ | جهد العمل: | 200 فولت |
|---|---|---|---|
| تحمل الجهد: | 1500 فولت | ثقب التثبيت: | 16 ملم |
| درجة الحرارة المطبقة: | -50 درجة مئوية ~ + 70 درجة مئوية | كابل قابل للتطبيق: | Φ7.5 ملم |
| طريقة الأسلاك: | لحام | ربط النمط: | ذكر إلى أنثى |
| إبراز: | موصلات دائرية m16 بـ 10 سنون,موصلات دائرية m16 بجهد 200 فولت,موصل دائري M16 بـ 10 سنون,m16 circular connectors 200V,M16 10 pin circular connector |
||

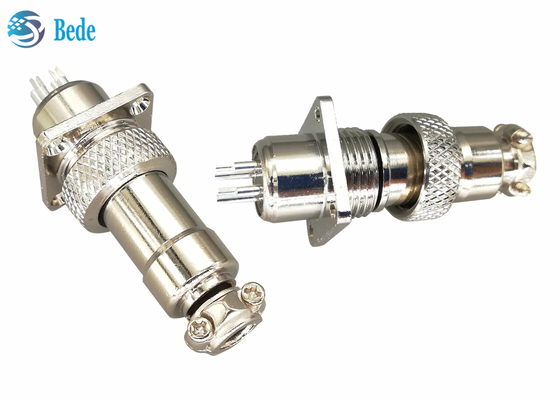

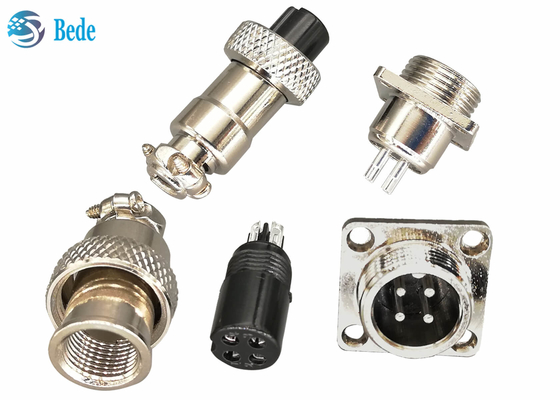

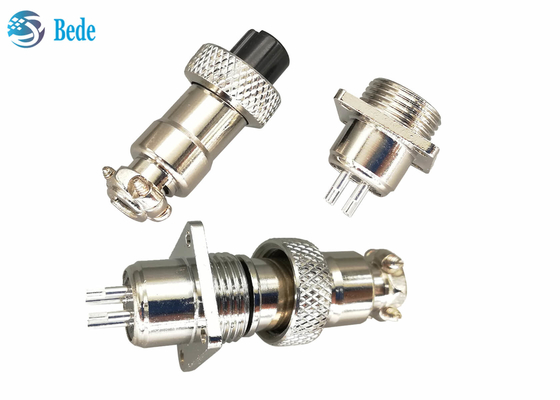

موصل دائري M16 مع موصل تثبيت لوحة شفة مربعة 2~10 سن 200 فولت
الوصف
1. موصل كابل إلى لوحة مع شفة مربعة على نهاية تثبيت اللوحة،
2. جودة عسكرية، تتحمل جهد 1500 فولت، جهد تشغيل 200 فولت،
3. دبابيس التلامس مصنوعة من النحاس المطلي بالفضة لتوصيل عالي ومقاومة تلامس منخفضة
4. طريقة الأسلاك هي اللحام، مناسبة للكابلات التي يبلغ قطرها الخارجي 7.5 مم أو أقل
5. مادة الغلاف هي سبائك الزنك المطلية بالنيكل، اللون الفضي، اللون الأسود متاح إذا أردت
ملاحظة: يأتي مع البراغي والغسالات والصواميل لتثبيت الشفة، وفتحة اللوحة تشير إلى الصورة التالية
البيانات الكهربائية
| دبابيس | 2 سن 3 سن | 4 سن | 5 سن | 6 7 8 9 10 سن |
| التيار المقنن | 7 أمبير | 5 أمبير | 5 أمبير | 4 أمبير |
| جهد التشغيل | 200 فولت | |||
| مقاومة التلامس | 3mΩ كحد أقصى | |||
| مقاومة العزل | 1500MΩ | |||
| تحمل الجهد | 1500 فولت | |||
| حجم فتحة التلامس Φ مم | 2.45 | 2.45 | 2.00 | 1.15 |
كل مألوف
حول موصل الطيران GX16، والموصلات الدائرية M16، جميع الموديلات على النحو التالي، لا تتردد في الاتصال بنا، أو العودة إلى كتالوج المنتج لمعرفة المزيد إذا كنت مهتمًا.
1. نموذج تثبيت اللوحة - التثبيت الأمامي
2. نموذج إرساء الكابل
3. نموذج تثبيت اللوحة - التثبيت الخلفي
4. نموذج تثبيت اللوحة مع شفة مستديرة
5. نموذج تثبيت اللوحة مع شفة مربعة
6. نموذج تثبيت اللوحة مع شفة معينية
7. نموذج لحام PCB مع دبابيس كوع
8. نموذج لحام PCB مع دبابيس مستقيمة
9. نموذج تثبيت اللوحة بزاوية قائمة - التثبيت الأمامي
10. نموذج إرساء الكابل المقاوم للماء
11. نموذج تثبيت اللوحة المقاوم للماء
12. نموذج تثبيت اللوحة بزاوية قائمة - التثبيت الخلفي
