مزود حلول الاتصال والحقن من نقطة واحدة
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| التصنيف الحالي: | 4 ~ 7 أ | جهد العمل: | 200 فولت |
|---|---|---|---|
| ثقب التثبيت: | M16 | درجة الحرارة المطبقة: | -45~+75 درجة مئوية |
| كابل قابل للتطبيق: | Φ7.0 ملم | اتصل بالمقاومة: | 0.005Ω كحد أقصى |
| طريقة الأسلاك: | لحام | ربط النمط: | ذكر إلى أنثى |
| إبراز: | موصلات كابل الطائرة M16,موصلات كابل الطائرة GX16,قابس طيران gx16 بـ 10 سن,GX16 aircraft cable connectors,gx16 aviation plug 10 Pin |
||

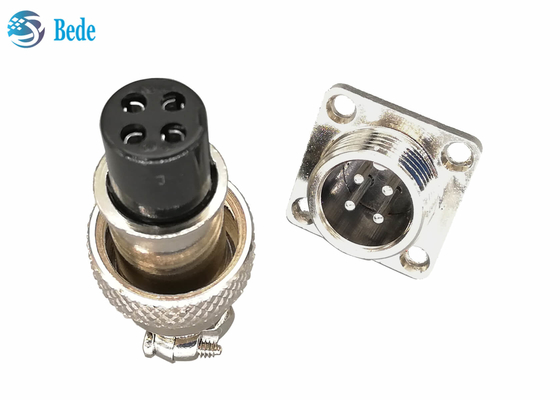

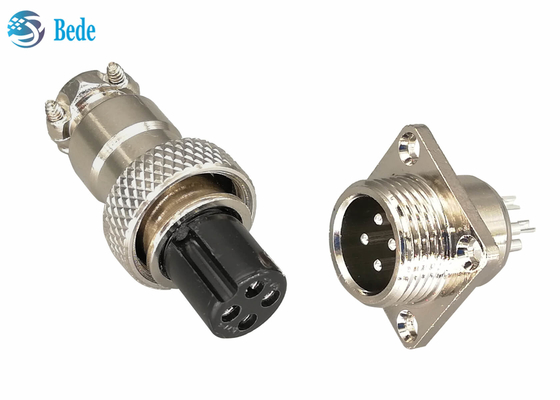

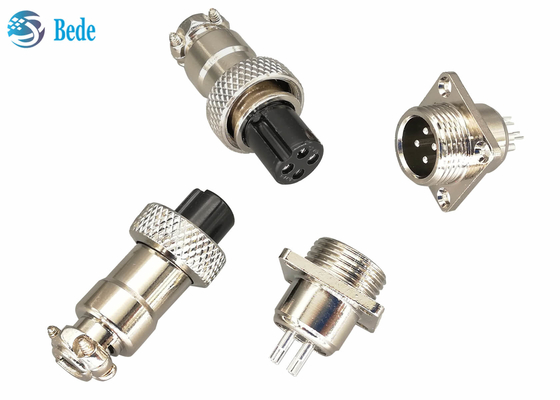

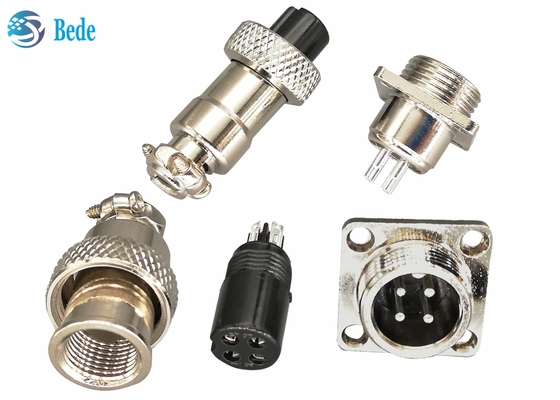

موصل طيران GX16 مع شفة مربعة نمط كابل إلى لوحة 2~10 دبوس
Sهيكل
1. غلاف الموصل الأنثوي، سبائك الزنك مع طلاء النيكل
2. صمولة لتثبيت الأنثى والذكر بعد التوصيل، سبائك الزنك والمواد المطاطية
3. موصل أنثوي، مادة الباكليت السوداء،
4. موصل ذكر، مادة الغلاف عبارة عن سبائك الزنك مع طلاء النيكل،
5. دبابيس التلامس، المادة نحاس مع طلاء الفضة
ملاحظة: يأتي مع البراغي والغسالات والصواميل لتركيب الشفة، وفتحة اللوحة تشير إلى الصورة التالية
البيانات الكهربائية
| دبابيس | 2 دبوس 3 دبوس | 4 دبوس | 5 دبوس | 6 7 8 9 10 دبوس |
| التيار المقنن | 7 أمبير | 5 أمبير | 5 أمبير | 4 أمبير |
| جهد التشغيل | 200 فولت | |||
| مقاومة التلامس | 3mΩ كحد أقصى | |||
| مقاومة العزل | 1500MΩ | |||
| جهد التحمل | 1500 فولت | |||
| حجم فتحة التلامس Φمم | 2.45 | 2.45 | 2.00 | 1.15 |
جميع المألوفين
حول موصل الطيران GX16، موصلات M16 الدائرية، جميع الموديلات على النحو التالي، لا تتردد في الاتصال بنا، أو العودة إلى كتالوج المنتج لمعرفة المزيد إذا كنت مهتمًا.
1. نموذج تركيب اللوحة - التركيب الأمامي
2. نموذج إرساء الكابل
3. نموذج تركيب اللوحة - التركيب الخلفي
4. نموذج تركيب اللوحة مع شفة مستديرة
5. نموذج تركيب اللوحة مع شفة مربعة
6. نموذج تركيب اللوحة مع شفة معينية
7. نموذج لحام PCB مع دبابيس الكوع
8. نموذج لحام PCB مع دبابيس مستقيمة
9. نموذج تركيب اللوحة بزاوية قائمة - التركيب الأمامي
10. نموذج إرساء الكابل المقاوم للماء
11. نموذج تركيب اللوحة المقاوم للماء
12. نموذج تركيب اللوحة بزاوية قائمة - التركيب الخلفي
