| التصنيف الحالي: | 4 ~ 7 أ | جهد العمل: | 200 فولت |
|---|---|---|---|
| ثقب التثبيت: | M16 | درجة الحرارة المطبقة: | -45~+85 درجة مئوية |
| كابل قابل للتطبيق: | Φ7.0 ملم | ضد للماء: | IP68 |
| إبراز: | GX16 رابط رصيف الكابل,GX16 جهاز توصيل الرصيف للطيران,وصلات كابلات الطائرات GX 16,GX16 Aviation Docking Connector,GX 16 aircraft cable connectors |
||

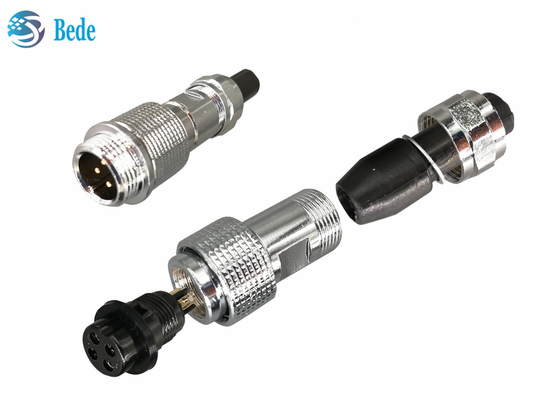

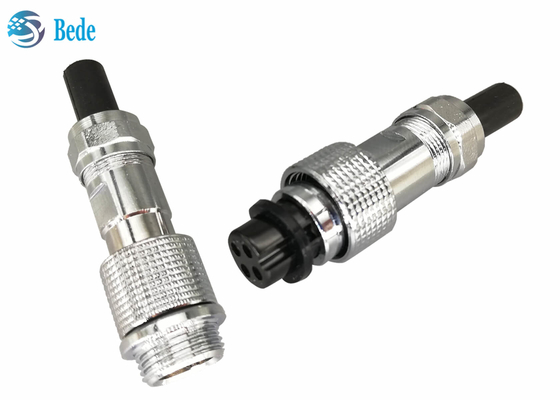

موصل طيران GX16 مقاوم للماء IP68 من كابل إلى كابل، موصل إرساء، نمط 2~10 سنون
Sهيكل
1. موصل ذكر، مادة الغلاف هي سبائك الزنك مع طلاء النيكل، مادة دبابيس التلامس هي النحاس الأصفر مع طلاء الذهب
2. ملحقات اختيارية، غطاء واقٍ، سبائك الزنك والمواد المطاطية
3. حلقات دائرية مقاومة للماء
4. موصل أنثى، مادة الباكليت السوداء، مادة دبابيس التلامس هي النحاس الأصفر مع طلاء الذهب
5. غلاف الموصل الأنثوي، سبائك الزنك مع طلاء النيكل
6/7/8، أجزاء تثبيت الكابلات المقاومة للماء,
ملاحظة: من الضروري إحكام ربط جميع الصواميل بعد التوصيل، وإلا فقد يتأثر تأثير مقاومة الماء سلبًا
البيانات الكهربائية
| دبابيس | 2 سنون 3 سنون | 4 سنون | 5 سنون | 6 7 8 9 10 سنون |
| التيار المقنن | 7 أمبير | 5 أمبير | 5 أمبير | 4 أمبير |
| جهد التشغيل | 200 فولت | |||
| مقاومة التلامس | 3mΩ كحد أقصى | |||
| مقاومة العزل | 1500MΩ | |||
| جهد التحمل | 1500 فولت | |||
| حجم فتحة التلامس Φ مم | 2.45 | 2.45 | 2.00 | 1.15 |
كل مألوف
حول موصل الطيران GX16، موصلات M16 الدائرية، لا تتردد في الاتصال بنا، أو العودة إلى كتالوج المنتج لمعرفة المزيد إذا كنت مهتمًا.
1. نموذج تركيب اللوحة - التركيب الأمامي
2. نموذج إرساء الكابل
3. نموذج تركيب اللوحة - التركيب الخلفي
4. نموذج تركيب اللوحة مع شفة دائرية
5. نموذج تركيب اللوحة مع شفة مربعة
6. نموذج تركيب اللوحة مع شفة معينية
7. نموذج لحام PCB مع دبابيس كوع
8. نموذج لحام PCB مع دبابيس مستقيمة
9. نموذج تركيب اللوحة بزاوية قائمة - التركيب الأمامي
10. نموذج إرساء الكابل المقاوم للماء
11. نموذج تركيب اللوحة المقاوم للماء
12. نموذج تركيب اللوحة بزاوية قائمة - التركيب الخلفي
