مزود حلول الاتصال والحقن من نقطة واحدة
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| التصنيف الحالي: | 4 ~ 7 أ | جهد العمل: | 200 فولت |
|---|---|---|---|
| ثقب التثبيت: | M16 | درجة الحرارة المطبقة: | -45~+85 درجة مئوية |
| كابل قابل للتطبيق: | Φ7.5 ملم | ضد للماء: | IP68 |
| إبراز: | ربط الطيران IP68 Gx16,عازل المياه Gx16 الاتصال الطيران,لوحة تركيب Gx16 الاتصال الطيران,Waterproof Gx16 Aviation Connector,Panel Mounting Gx16 Aviation Connector |
||

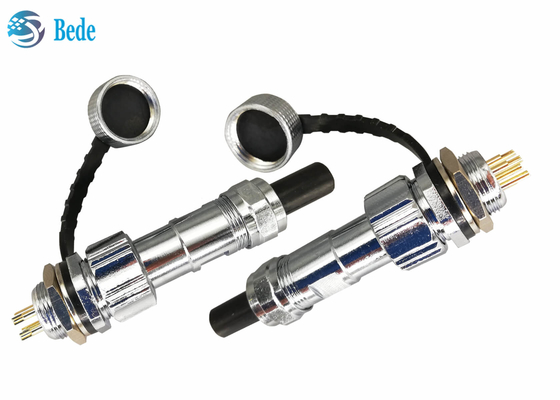

GX16 جهاز الاتصال للطيران مقاوم للماء IP68 النمط التثبيت لوحة 2 ~ 10 دبوس

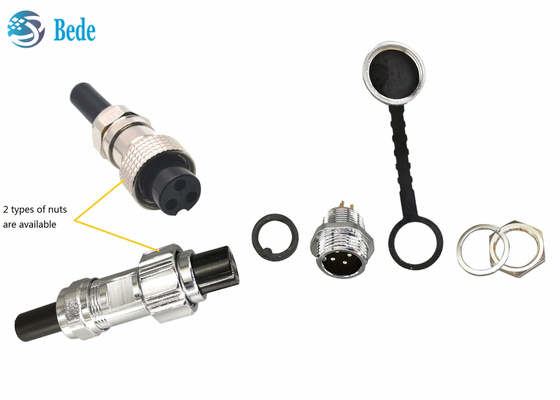

Sالهيكل
1الغطاء الوقائي، الجزء الصلب هو مواد سبيكة الزنك، الجزء البلاستيكي من المطاط
2حلقات O، مطاط للصمود ضد الماء
3. علبة ذكرية، مواد من سبيكة الزنك ومصفوفة بالنيكل
4. علبة إمرأة ، لون أسود
5محجر، سبيكة الزنك مع رقائق
6. غطاء حماية الكابل، عقد الكابل مع 5 معا لعزل الماء
7غسالة، من الفولاذ المقاوم للصدأ
8. غطاء من الصلة الأنثوية، سبيكة الزنك مع رقائق
9. محجر و غسالة الربيع لتركيب الألواح
10. الدبابيس اللاصقة، النحاس مع الفضة
بيانات كهربائية
| المسامير | 2 دبوس 3 دبوس | أربعة دبوس | 5 دبوس | 6 7 8 9 10 دبوس |
| التيار الاسمي | 7A | 5A | 5A | 4A |
| الجهد العامل | 200 فولت | |||
| مقاومة الاتصال | 3mΩ أقصى | |||
| مقاومة العزل | 1500MΩ | |||
| مقاومة الجهد | 1500 فولت | |||
| حجم فتحة الاتصال Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
كل شيء مألوف
حول GX16 الاتصال الطيران، M16 الاتصالات الدائرية، يرجى الشعور بالحرية في الاتصال بنا، أو العودة إلى كتالوج المنتج لمعرفة المزيد إذا كنت مهتمة.
1نموذج تركيب اللوحة -- تركيب الأمامية
2نموذج ربط الكابلات
3نموذج تركيب اللوحة - تركيب الخلفي
4نموذج تركيب اللوحات مع شاشة مستديرة
5نموذج تركيب اللوحات مع شاشة مربعة
6نموذج تركيب اللوحة مع فليانج الرومبوس
7نموذج لحام PCB مع أقلام الكوع
8نموذج لحام PCB مع أقلام مستقيمة
9نموذج تركيب اللوحة بزاوية مستقيمة - تركيب الأمامي
10نموذج رصيف الكابلات المقاومة للماء
11نموذج تركيب لوحة مقاومة للماء
12نموذج تركيب اللوحة بزاوية مستقيمة - تركيب خلفي
