تفاصيل المنتج:
شروط الدفع والشحن:
|
| كابل قابل للتطبيق: | Φ7.5 ملم | درجة حرارة قابلة للتطبيق: | -50 درجة مئوية~+75 درجة مئوية |
|---|---|---|---|
| أسلوب: | لحام PCB | التصنيف الحالي: | 7A /2 3pin، 5A/ 4 5pin |
| جهد العمل: | 200 فولت | ثقب التثبيت: | 16 مللي متر |
| إبراز: | ربط الطائرات للشركة,Gx16 الاتصال الطيران 5pin,سدادة الطيران 4 دبوس Gx16,Gx16 Aviation Connector 5pins,aviation plug 4 pin Gx16 |
||

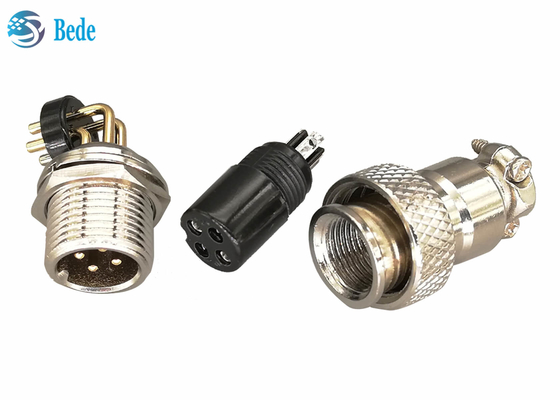

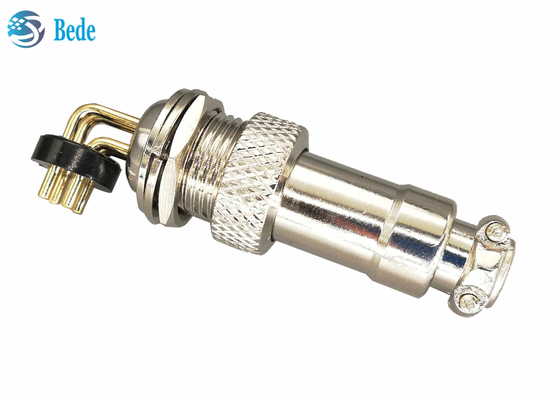

موصل لحام لوحة الدوائر المطبوعة GX16 مع دبابيس بزاوية 90 درجة موصل ذكر وأنثى 2 3 4 5 دبابيس
هيكل
1. موصل ذكر، يتم تركيبه في اللوحة بعد لحام لوحة الدوائر المطبوعة، مادة الغلاف هي سبائك الزنك مع طلاء النيكل
2. صمولة وغسالة من الفولاذ المقاوم للصدأ، لتركيب اللوحة
3. موصل أنثى، العازل بلون أسود من الباكليت
4. صمولة لتثبيت الذكر والأنثى بعد التوصيل
5. غلاف الموصل الأنثوي، مادة سبائك الزنك مع طلاء النيكل، لتثبيت الموصل الأنثوي والكابل
6. دبابيس التلامس، مادة نحاسية مع طلاء فضي
البيانات الكهربائية
| دبابيس | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس |
| التيار المقنن / أمبير | 7 | 7 | 5 | 5 |
| جهد التشغيل / فولت | 200 | 200 | 200 | 200 |
| مقاومة العزل/مΩ | 1500 | 1500 | 1500 | 1500 |
| مقاومة التلامس/ مليΩ | 3mΩ | |||
| حجم فتحة التلامس/مم | 2.45 | 2.45 | 2.45 | 2 |
كل ما هو مألوف
حول موصل الطيران GX16، موصلات M16 الدائرية، لا تتردد في الاتصال بنا، أو العودة إلى كتالوج المنتج لمعرفة المزيد إذا كنت مهتمًا.
1. نموذج تركيب اللوحة -- التركيب الأمامي
2. نموذج توصيل الكابل
3. نموذج التركيب الخلفي
4. نموذج تركيب اللوحة مع شفة دائرية
5. نموذج تركيب اللوحة مع شفة مربعة
6. نموذج تركيب اللوحة مع شفة معينية
7. نموذج لحام لوحة الدوائر المطبوعة مع دبابيس كوع
8. نموذج لحام لوحة الدوائر المطبوعة مع دبابيس مستقيمة
9. نموذج تركيب اللوحة بزاوية قائمة -- التركيب الأمامي
10. نموذج توصيل الكابل المقاوم للماء
11. نموذج تركيب اللوحة المقاوم للماء
12. نموذج تركيب اللوحة بزاوية قائمة -- التركيب الخلفي
