تفاصيل المنتج:
شروط الدفع والشحن:
|
| التصنيف الحالي: | 10 أ | الجهد المعاد: | 500 فولت |
|---|---|---|---|
| وزن: | 0.105 كجم | درجة الحرارة المطبقة: | -40~+85 درجة مئوية |
| مقاومة العزل: | 2000MΩ | اتصل بالمقاومة: | 2.5 مΩ |
| إبراز: | موصل دائري WS20 بـ 8 سنون,موصل دائري بـ 5 سنون 500 فولت,موصل دائري بـ 7 سنون 10 أمبير,5 pin circular connector 500V,7 pin circular connector 10A |
||

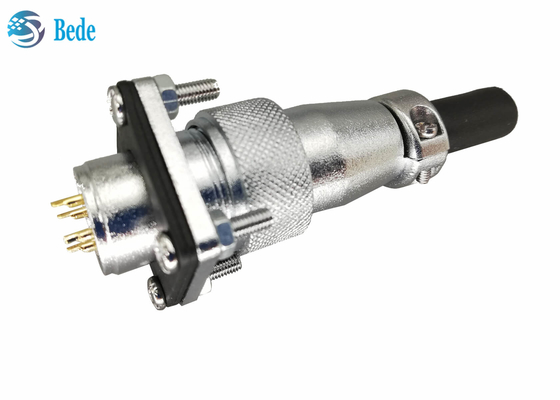

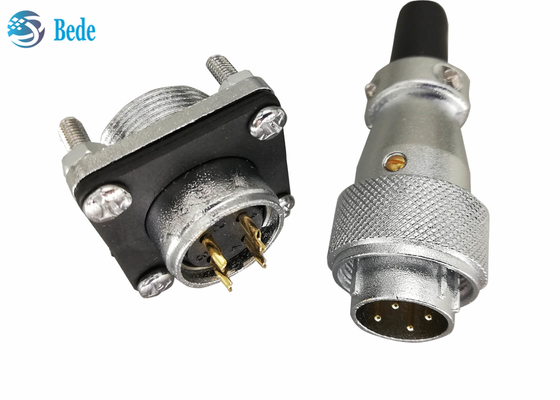

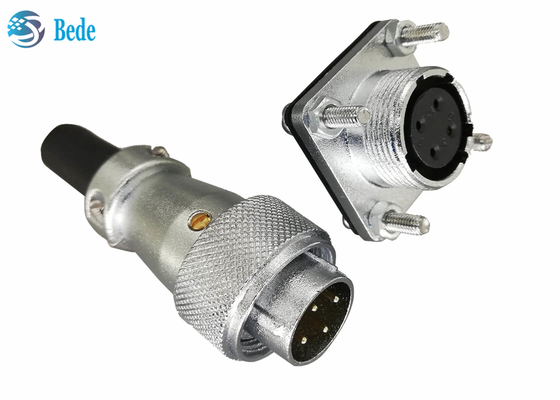

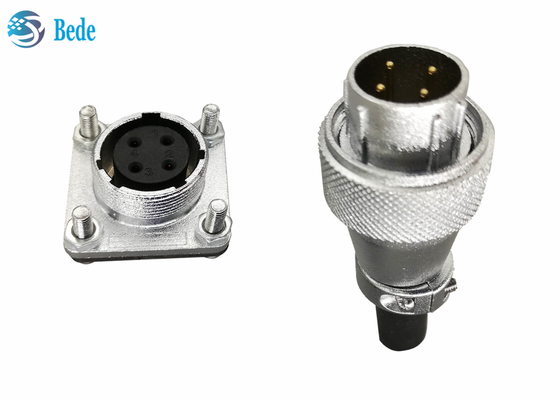

موصلات WS20 الدائرية مع شفة مربعة وغطاء غبار 5 6 7 8 دبوس 500 فولت 10 أمبير
وصف المنتج
موصل بجودة عسكرية مع غلاف من سبائك الزنك، وعازل بلاستيكي PPS، ودبابيس تلامس نحاسية مطلية بالذهب. إنه نوع تثبيت على اللوحة، وطريقة الأسلاك هي اللحام، ويجب حجز فتحات تثبيت 20.5 مم و 4 قطع فتحات تثبيت شفة 2.3 مم على اللوحة. هذا الموصل الدائري مناسب لبيئة -40 ~ +85 درجة مئوية، ويستخدم على نطاق واسع في الصناعة العسكرية والملاحة والطيران واستكشاف النفط والتحكم الصناعي وغيرها من المجالات.
تفاصيل سريعة
حجم المنتج
نهاية الأسلاك: ΦD=25.8mm L=49.5mm Φdmax=11.6mm
نهاية تثبيت اللوحة: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
البيانات الكهربائية
| دبوس | التيار المقنن | الجهد المقنن | جهد التحمل | مقاومة التلامس | فتحة التلامس | حجم السلك |
| 5 دبابيس | 10 أمبير | 500 فولت | AC1500V*1min | 0.0025Ω | 5*Φ1.5 | 14AWG |
| 6 دبابيس |
5 أمبير 25 أمبير |
500 فولت | AC1500V*1min |
0.005Ω 0.001Ω |
2*Φ1.0 4*Φ2.5 |
18AWG 11AWG |
| 7 دبابيس | 10 أمبير | 500 فولت | AC1500V*1min | 0.0025Ω | 7*Φ1.5 | 14AWG |
| 8 دبابيس | 10 أمبير | 500 فولت | AC1500V*1min | 0.0025Ω | 8*Φ1.5 | 14AWG |
