تفاصيل المنتج:
شروط الدفع والشحن:
|
| التصنيف الحالي: | 25 أ | الجهد المعاد: | 500 فولت |
|---|---|---|---|
| وزن: | 0.105 كجم | درجة الحرارة المطبقة: | -40~+85 درجة مئوية |
| مقاومة العزل: | 2000MΩ | اتصل بالمقاومة: | 1 مΩ |
| إبراز: | مصابيح دائرية للفلينج المربع 500 فولت,الاتصالات الدائرية 500 فولت 25A,ربط دائري مربع فلانج 4 دبوس,Circular Connectors 500V 25A,Square Flange 4 pin circular connector |
||

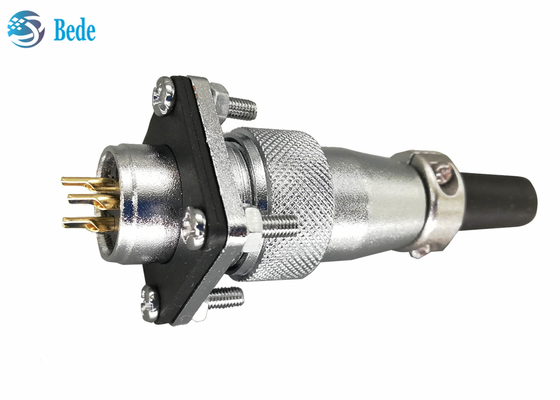

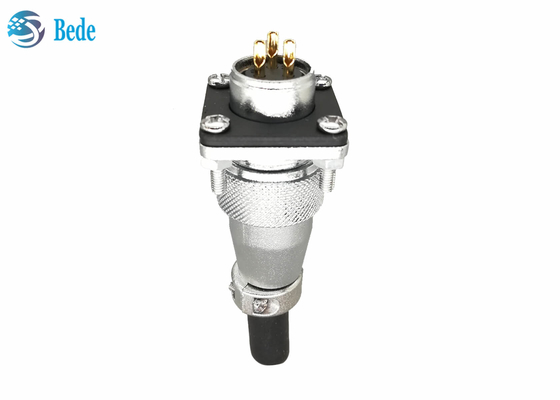

موصلات WS20 الدائرية مع شفة مربعة وغطاء غبار 2 3 4 دبوس 500 فولت 25 أمبير

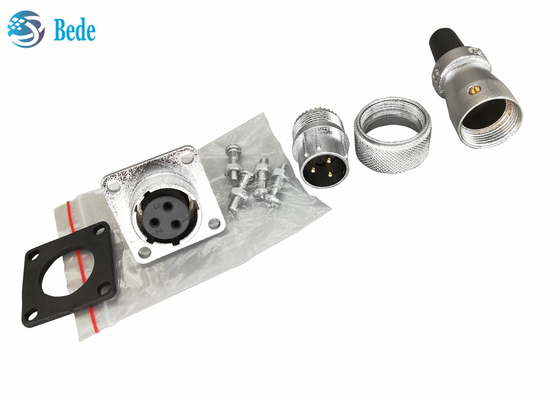

هيكل المنتج
1. وسادات مطاطية وغطاء غبار، نموذجان كما هو موضح في الشكل أدناه، مع أو بدون غطاء غبار حسب الحاجة
2. غلاف لطرف تركيب اللوحة، سبائك الزنك مع طلاء الكروم،
3. غلاف لطرف الأسلاك، سبائك الزنك مع طلاء الكروم،
4. صمولة، سبائك الزنك مع طلاء الكروم، تستخدم لتثبيت الذكر والأنثى بعد التوصيل
5. مسامير وغسالات وصواميل، مادة الفولاذ المقاوم للصدأ، تستخدم لتركيب اللوحة
6. غلاف للسلك، سبائك الزنك مع طلاء الكروم،
7. غطاء حماية الكابل، مادة مطاطية،
8. عازل، بلاستيك هندسي PPS
9. دبابيس التلامس، مادة نحاسية مطلية بالذهب
تفاصيل سريعة
حجم المنتج
طرف الأسلاك: ΦD=25.8mm L=49.5mm Φdmax=11.6mm
طرف تركيب اللوحة: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
البيانات الكهربائية
| دبوس | التيار المقنن | الجهد المقنن | جهد التحمل | مقاومة التلامس | مقاومة العزل | حجم السلك |
| 2 3 4 دبوس | 25 أمبير | 500 فولت | AC1500V*1min | 0.001Ω | 2000MΩ | 11AWG |
