تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد الإسكان: | سبائك الزنك مطلي بالكروم | مواد الاتصال: | نحاس مطلي بالذهب |
|---|---|---|---|
| مواد العزل: | البلاستيك PPS | درجة حرارة قابلة للتطبيق: | -50 ~ + 80 درجة |
| التصنيف الحالي: | 10 أ | الفولطية: | 500 فولت |
| إبراز: | موصلات دائرية مطلية بالكروم 3 سنون,موصلات دائرية 2 دبوس 500 فولت,موصل دائري 4 دبوس 500 فولت |
||

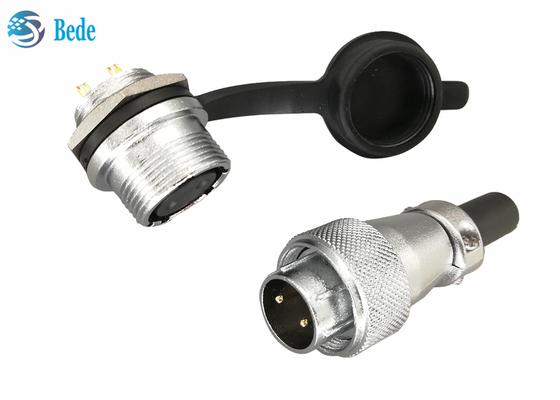

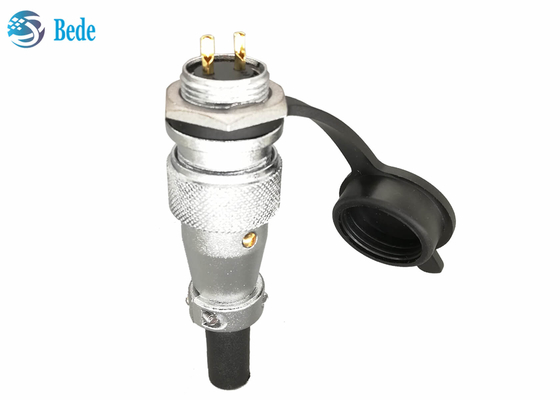

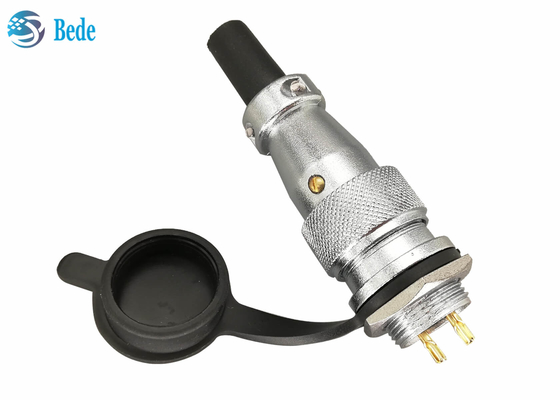

WS16 موصلات تركيب لوحة الموصل الدائرية 2 3 4 دبابيس 10A 500V مع غطاء غبار

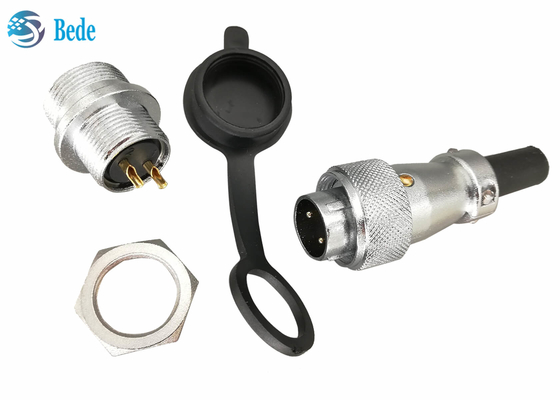

هيكل المنتجات
1. غطاء الغبار ، البلاستيكية الناعمة البلاستيكية
2 و 3 ، مبيت للموصل الذكر / الأنثى ، سبائك الزنك المطلية بالكروم ، مادة العازل الداخلي هي بلاستيك PPS
4. الجوز ، سبائك الزنك المواد مع مطلي بالكروم ، تستخدم لتحديد اتصال adter من الذكور والإناث
5. الإسكان ، سبائك الزنك المواد مع مطلي بالكروم ، تستخدم لتحديد نهاية الذكور والكابلات
6. كابل حماية الأكمام ، البلاستيكية الناعمة البلاستيكية ، ومناسبة لقطر كابل 6 مم
7.nut لتركيب لوحة
8. دبابيس اتصال ، مادة نحاسية مطلية بالذهب
حجم المنتج
نهاية الأسلاك: ΦD = 21 L = 44.8mm d max = 10mm
نهاية تركيب اللوحة: d = M16 D = M18 Cالأعلى= 5 مم L = 9.7 مم L1 = 26 مم L2 = 22 مم B = 21 مم
فتحة التركيب: Φd = 16mm h = 15.4mm
يلاحظ
الافتراضي لدينا هو أن نهاية الأسلاك هي موصل ذكر وأن نهاية تركيب اللوحة هي الموصل الأنثوي ، كما هو موضح في الشكل التالي من النوع A ، إذا كان النوع B مطلوبًا ، فيرجى الاتصال بنا مقدمًا
البيانات الكهربائية
| دبابيس | التصنيف الحالي | الفولطية | قطر ثقب الاتصال | مقاومة التواصل | قسم الأسلاك (AWG) |
| 2/3 | 10 أ | 500 فولت | φ1.5 | 2.5 مΩ | 14 |
| 4 | 5 أ | 500 فولت | φ1.0 | 5 مΩ | 18 |
منتج مماثل
تدور هذه الصفحة حول WS16 و WS20 و WS24 و WS28 في المبيعات أيضًا ، وتشمل السلسلة أيضًا وضع إرساء الأسلاك ووضع شفة مربعة ، فلا تتردد في الاتصال بنا إذا كنت مهتمًا
