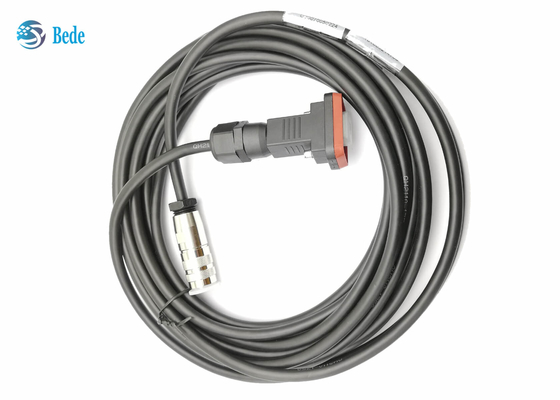

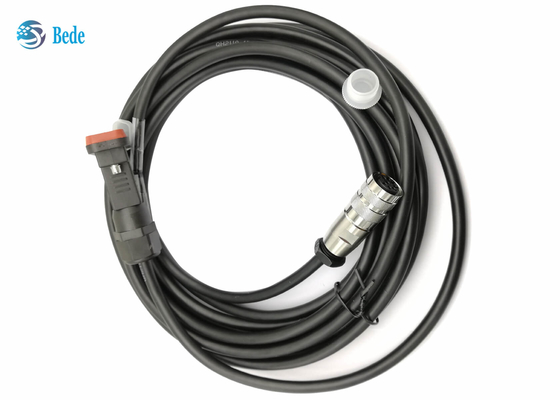

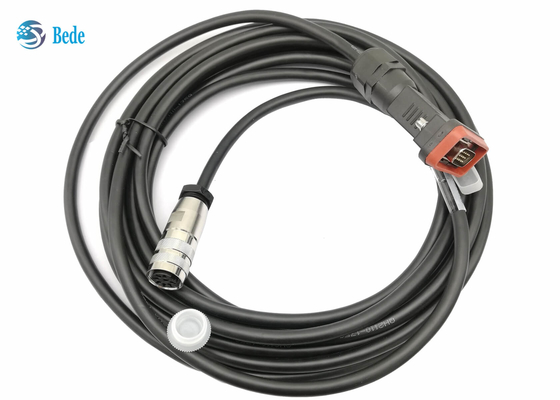

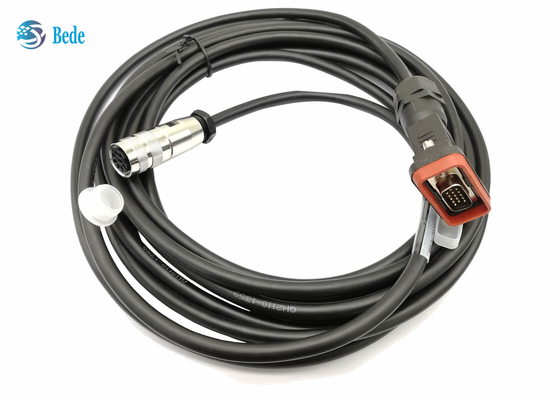

D-Sub 15 دبوس ذكر إلى AISG 8 دبوس أنثى AISG كابلات لمحطة قاعدة الهوائي

D-Sub 15 سنًا ذكر إلى كابلات AISG الأنثوية ذات 8 سنون لمحطة قاعدة الهوائي

وصف

تستخدم كبلات AISG (مجموعة معايير واجهة الهوائي) لتوصيل RCU (وحدة التحكم عن بعد) و RRU (وحدات الراديو عن بُعد) ، وتغذية البيانات والطاقة إلى مكونات نظام RET (الإمالة الكهربائية عن بُعد).تستخدم على نطاق واسع في شبكات 3G و 4G و 5G ، وهي مناسبة بشكل خاص لهوائيات 3G و 4G و 5G ESC ومكبرات الصوت البرجية ومعدات المحطة الأساسية.

مزايا

• يمكن تخصيص الطول لتلبية المتطلبات المختلفة للمشترين
• مناسبة للبيئات المعقدة مع محطات هوائي قاعدة ،-40 درجة مئوية ~ + 85 درجة مئوية
• مقاومة للأشعة فوق البنفسجية ، مناسبة للبيئات الخارجية طويلة الأمد
• تتوافق درجة مثبطات اللهب مع UL94-V0
• موصلات عالية الجودة ، عمر التزاوج أكثر من 500 مرة
• لا توجد ظاهرة غير طبيعية في اختبار رش الملح 168H

البيانات الكهربائية

حول الكابل:

1. كابل 4 نوى ، قطر 8 مم ، مع طبقة درع من سبائك الألومنيوم والمغنيسيوم ، وتغطية أكثر من 85٪
2. الموصل الداخلي عبارة عن سلك نحاسي معلب وله موصلية كهربائية جيدة
3. المعلمات العامة للكابل كما هو موضح في الصورة أدناه ، هي كذلك2 × 0.75 ملم2(20 AWG) تقطعت بهم السبل (الطاقة) 2 × 0.25 مم2(23 AWG) زوج مجدول (بيانات) 6 كابل موصل 7 مم (0.26 بوصة) قطر
4. نوفر أيضًا كابلًا آخر منخفض المستوى لتقليل التكلفة:2 × 0.41 ملم2(21AWG) تقطعت بهم السبل (الطاقة) 2 × 0.21 مم2(24 AWG) زوج مجدول (بيانات) 6 كابل موصل 7 مم (0.26 بوصة) قطر
5. حول الرافعة الخارجية للكابل ، هناك مواد PU أو PVC لرأيك ،أداء PU أفضل وسعر PVC أقل

حول الموصل:

1.   تخصيص دبوس وفقًا لمواصفات AISG.
2. يعتمد تخطيط دبوس الإناث على DIN EN 61076-2-106: 2012-04 المتغير 08-a.لا يتم استخدام المسامير الأنثوية 2 و 4 و 8 لتطبيقات AISG ، ولكن يجب التأكد من أن الموصلات الذكور المحملة بالكامل وفقًا لـ DIN EN 61076-2-106: 2012-04 المتغير 08-a قابلة للتوصيل.
3. لا يجوز استخدام السن 1 للإنشاءات الجديدة ، وإنما يلزم فقط للحفاظ على التوافق مع الإصدارات القديمة.
4. لمزيد من المعلومات ، راجع AISG C485 V1.1
