تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد الاتصال: | نحاس مطلي بالذهب | نوع الانتعاش: | اللحام |
|---|---|---|---|
| الجهد المعاد: | 500 فولت | درجة حرارة قابلة للتطبيق: | -55 ℃ ~ +105 ℃ |
| التثبيت: | التثبيت السريع | المواد: | سبيكة الزنك |
| مقاومة للماء: | IP68 | اللون: | لوحة خضراء داكنة |
| إبراز: | ربط الخيوط الدائرية الأنثوية,رابط خيط دائري ذكر,سلسلة الجيش السوفياتي المتصل بالخيوط الدائرية,Male Circular Thread Connector,USSR Military Series Circular Thread Connector |
||

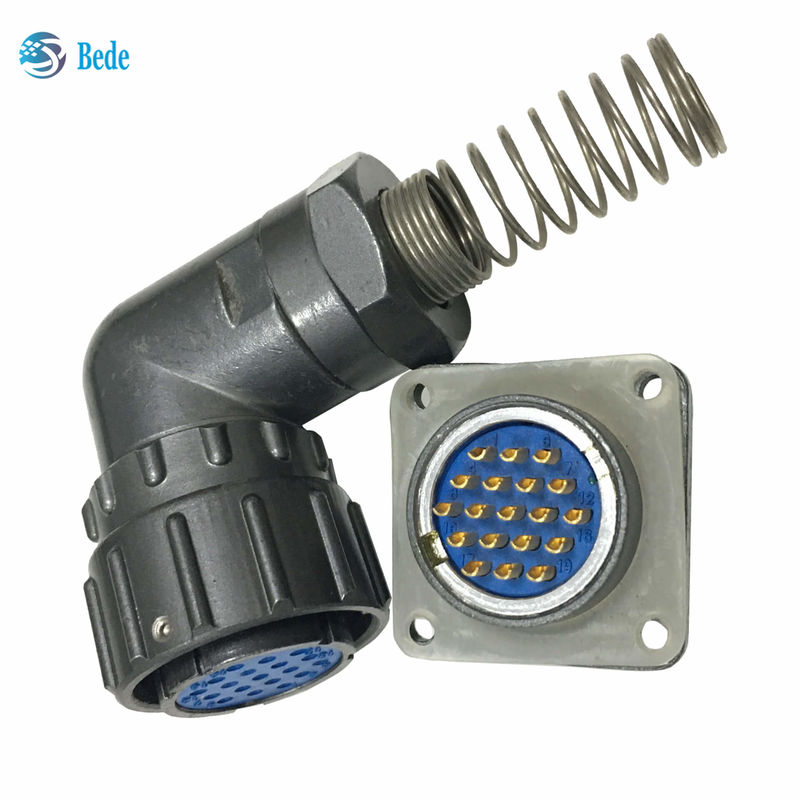

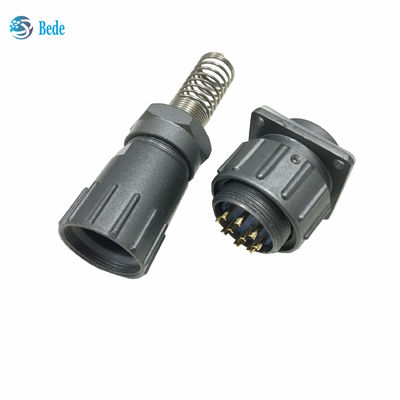

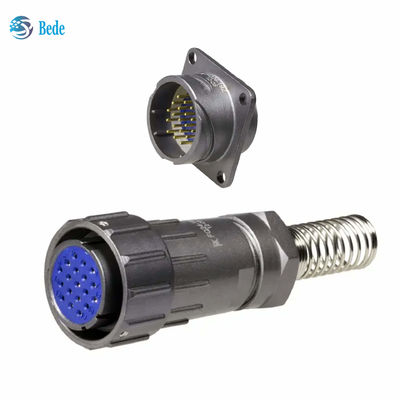

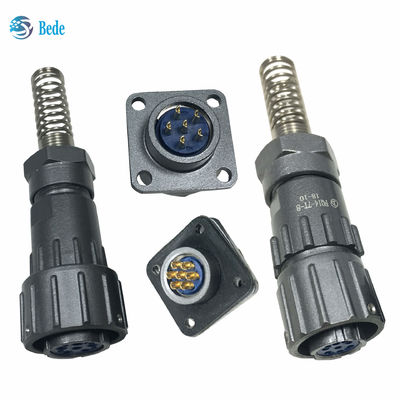

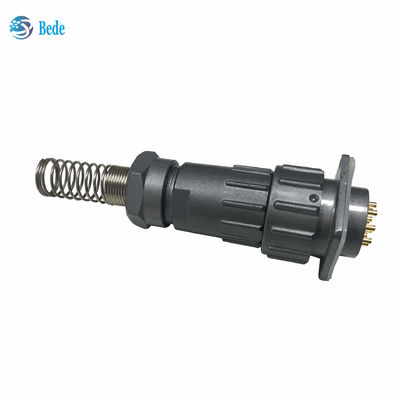

سلسلة FQ سلسلة عسكرية الاتحاد السوفيتي سلسلة الحبل الدائري المرفق الذكور والإناث مجموعات
مقدمة موجزة لموصولات FQ
سلسلة FQ المقاومة للماء الاتصالات الكهربائية الدائرية تتوافق مع معيار DZ4Q / RE008-84 ، واعتماد نوع قفص السنجاب عالية الموثوقية ، والهيكل المتقدم والموثوقية العالية.
المنتجات ذات المقاومة المنخفضة للاتصال ، مضادة للهزات ، مضادة للصدمات ، الختم القوي ، توصيل مقعد القابس بسرعة ، وما إلى ذلك ، سهلة الاستخدام ، سهلة التشغيل ،تستخدم على نطاق واسع في مجموعة متنوعة من المعدات الإلكترونية بين الاتصال الكهربائي.
| اسم الأجزاء | المواد |
| دبوس الاتصال | نحاس مطلي بالذهب |
| قشرة | سبيكة الزنك مع طلاء ملون |
| قفص الأسلاك | ربيع الفولاذ المقاوم للصدأ |
| مواد الختم | مطاط السيليكون |
توزيع الدبابيس والتيار المسموح به
FQ 14 متصالات سلسلة FQ 14 متوفرة في 2 ~ 9pin
تتوفر أجهزة الاتصال من سلسلة FQ 18 في 2 ~ 7pin و 12pin
تتوفر أجهزة الاتصال من سلسلة FQ 24 في 4 إصدارات:5,6,8,1019 و 26 دبوس
تتوفر مكونات سلسلة FQ 30 في 9 ، 14 ، 32 ، 42 ، و 55 دبوس
سدادة سلسلة FQ ومصدرها وحجمها
1سلك مستقيم
| النوع | ΦD1/ملم | L1/mm | Φd غطاء غطاء الكابل/ملم |
| FQ14 | 21 | 47/50 | Φ5، 6، 7، 8 |
| القسم 18 | 27 | 53 | Φ 6، 8، 9، 10 |
| FQ24 | 33 | 61 | Φ 6، 10، 12، 14 |
| القسم 30 | 39.5 | 68 | Φ 14، 16، 18 |
2.الزاوية اليمنى سلك الربيع سدادة
| النوع | ΦD1/ملم | L2/ملم | L3/ملم | Φd غطاء غطاء الكابل/ملم |
| FQ14 | 21 | 38.3 | 37 | Φ 6، 7، 8 |
| القسم 18 | 27 | 43.8 | 38 | Φ 6، 8، 9، 10 |
| FQ24 | 33 | 55.8 | 45 | Φ 6، 10، 12، 14 |
| القسم 30 | 39.5 | 57.8 | 50 | Φ 14، 16، 18 |
3. الشريحة المربعةالحاوية
| النوع | a/mm | ب/ملم | ΦD2/ملم |
| FQ14 | 17±0.2 | 24 | 14 |
| القسم 18 | 20±0.2 | 27 | 18 |
| FQ24 | 26±0.2 | 33 | 24 |
| القسم 30 | 31±0.2 | 38 | 30 |
4.حاوية الكابلات مع شاشة مربعة
| النوع | ΦD3/ملم | L1/mm | Φd غطاء غطاء الكابل/ملم |
| FQ14 |
19.7 |
47/50 | Φ5، 6، 7، 8 |
| القسم 18 | 23.8 | 53 | Φ 6، 8، 9، 10 |
| FQ24 | 30 | 61 | Φ 6، 10، 12، 14 |
| القسم 30 | 36 | 68 | Φ 14، 16، 18 |
5حاوية دائرية
| النوع | ΦD3/ملم | م | ΦD2/ م | C/mm |
| FQ14 | 19.7 | M14 | 14 | 13.2 |
| القسم 18 | 23.8 | M18 | 18 | 17.2 |
| FQ24 | 30 | M24 | 24 | 23.2 |
| القسم 30 | 36 | M30 | 30 | 29.2 |
الخصائص التقنية
درجة الحرارة: -55°C ~ +105°C
الرطوبة النسبية: 98 ± 3٪ عند 40 °C
الاهتزاز: 10-2000 هرتز، 150m/s2
الصدمة: 500m/s2
الغلاف الجوي: 1 كيبا
المقاومة: 0.1MΩ دقيقة.
الصمود: 500 دورة
